Überblick über die Harmonischenminderung für Mittelfrequenz-Induktionsöfen

Als eine der zahlreichsten und umweltbelastendsten Quellen von Oberschwingungen im Industriesektor ist die Notwendigkeit der Oberschwingungsregelung für Mittelfrequenzöfen in der Branche bereits ein Konsens. In der Praxis ist das Problem der Oberschwingungsverschmutzung jedoch weit davon entfernt, grundlegend gelöst zu sein.
Einerseits erscheinen die Technologien zur Oberschwingungsminderung ausgereift – passive Filter, aktive Filter, Mehrpuls-Gleichrichtung und andere Lösungen haben bereits technische Anwendungen gefunden.
Andererseits stehen die meisten Unternehmen jedoch weiterhin vor praktischen Schwierigkeiten bei der tatsächlichen Minderung, wie z. B. Nichtübereinstimmung zwischen Lösungen und Betriebsbedingungen, fehlende ordnungsgemäße Messung und Diagnose sowie hohe Wartungskosten. Diese Probleme führen häufig zu einer “unvollständigen Minderung” oder sogar zu “schlechteren Ergebnissen nach der Behandlung”.

Produkt- oder Lösungsanfrage

Branchenprobleme

Trotz ausgereifter technischer Lösungen stehen Unternehmen bei der praktischen Oberschwingungsreduzierung weiterhin vor verschiedenen Herausforderungen.

1

Die Eindämmung hinkt dem Bau hinterher – meist reaktive Maßnahmen

Die meisten Mittelfrequenzöfen wurden vor langer Zeit gebaut und in Betrieb genommen, sodass die Oberwellenminderung nur als Nachrüstung im Nachhinein umgesetzt werden kann, ohne die Ursache zu beheben, und ihre Wirksamkeit durch die bestehenden Netzbedingungen begrenzt ist.
2

Passive Lösungen bergen Resonanzrisiken – versteckte Gefahren, die schwer vorherzusagen sind

Die Netzimpedanz ändert sich mit den Betriebsbedingungen. Selbst ein gut ausgelegter LC-Filter kann aufgrund späterer Änderungen der Netzstruktur Resonanz auslösen, was Oberwellen verstärken und sogar Geräte beschädigen kann.
3

Vereinfachte Messung und Diagnoseauswahl entbehren einer soliden Grundlage

Viele Unternehmen überspringen professionelle Messungen des harmonischen Spektrums, um Kosten zu sparen, und setzen direkt generische Lösungen ein, was dazu führt, dass die Filterleistung nicht der tatsächlichen Last entspricht.
4

Die Balance zwischen Kosten und Wirksamkeit ist schwierig – die Auswahl tendiert zu Extremen

Passive Lösungen sind billiger, aber schlecht anpassbar; aktive Lösungen funktionieren gut, sind jedoch teuer und komplex in der Wartung. Unternehmen wählen oft falsch, basierend auf einer Niedrigpreis-Beschaffungslogik, und sehen sich später mit noch höheren Nacharbeitskosten konfrontiert.

Vergleich der wichtigsten Lösungen zur Oberschwingungsreduzierung für Mittelfrequenz-Induktionsöfen

Die wichtigsten Ansätze zur Oberschwingungsreduzierung bei Mittelfrequenz-Induktionsöfen lassen sich in zwei Richtungen unterteilen: „aktive Vermeidung“ und „passive Behandlung“. Nachfolgend werden die derzeit gängigen Lösungen vorgestellt.

Passives Oberwellenfilter

Bestehend aus Kondensatoren und Drosseln, bietet es einen niederohmigen Pfad zur Filterung bestimmter Oberschwingungen (z. B. der 5. und 7. Oberschwingung).

Vorteile

Einfache Struktur, geringe Kosten, zusätzlich mit Blindleistungskompensationsfunktion.

Grenzen

Funktioniert nur für feste Ordnungen, Resonanz mit dem System kann zu Geräteausfällen führen. Die Filterwirkung wird leicht durch die Systemimpedanz beeinflusst.

Anwendungsszenarien

Geeignet für Anwendungen kleiner bis mittlerer Kapazität mit stabilen Lasten, festen Oberschwingungsordnungen (z. B. ältere 6-Puls-Gleichrichter) und hoher Kostensensibilität.
Aktives Oberwellenfilter

Harmonische werden dynamisch kompensiert, indem in Echtzeit ein inverser Kompensationsstrom mithilfe von Leistungselektronik erzeugt wird.

Vorteile

Dynamische Verfolgung und Kompensation aller Harmonischen (2. bis 50.), mit schneller Reaktion und Unabhängigkeit von der Systemimpedanz.

Grenzen

Relativ hohe Kosten, begrenzte Kapazität pro Einheit, relativ komplexe Wartung.

Anwendungsszenarien

Präzisionsbearbeitung oder spezielle metallurgische Anwendungen, die hohe Netzqualität, komplexe und variable Harmonische sowie die Unterdrückung von Spannungsschwankungen erfordern.
Spezialfilter für Öfen

Passives Filtergerät für die 6-puls/12-puls Gleichrichtercharakteristik von Mittelfrequenzöfen

Vorteile

Einfache Auswahl (Spannungs- und Leistungsparameter erforderlich), keine Inbetriebnahme oder Wartung erforderlich (innerhalb von 3 Jahren), absorbiert keine vorgelagerten Oberschwingungen und filtert nichtcharakteristische Oberschwingungen effektiv.

Grenzen

Im Wesentlichen eine passive Technologie, deren Anpassungsfähigkeit an große Lastschwankungen möglicherweise nicht so gut ist wie die eines aktiven Oberwellenfilters.

Anwendungsszenarien

Für Standard-Mittelfrequenzöfen mit 6-puls/12-puls Gleichrichtung, bei denen einfache Installation und minimaler Wartungsaufwand erforderlich sind, kann THDi bei <10% erreicht werden.
Mehrphasen-/Mehrpuls-Gleichrichtertechnologie

Durch Erhöhung der gleichgerichteten Pulszahl (z. B. 12 oder 24 Pulse) mittels eines Phasenschiebertransformators können bestimmte harmonische Ordnungen an der Quelle eliminiert werden.

Vorteile

Aktive Steuerung reduziert die Entstehung von Oberschwingungen an der Quelle und erzielt signifikante Ergebnisse.

Grenzen

Hohe Investitionskosten für Ausrüstung, große Transformatorabmessungen und komplexe Umrüstung.

Anwendungsszenarien

Große neue Projekte mit Mittelfrequenzöfen können mit Filterkompensation auf der Hochspannungsseite kombiniert werden, um umfassende Vorteile zu erzielen.

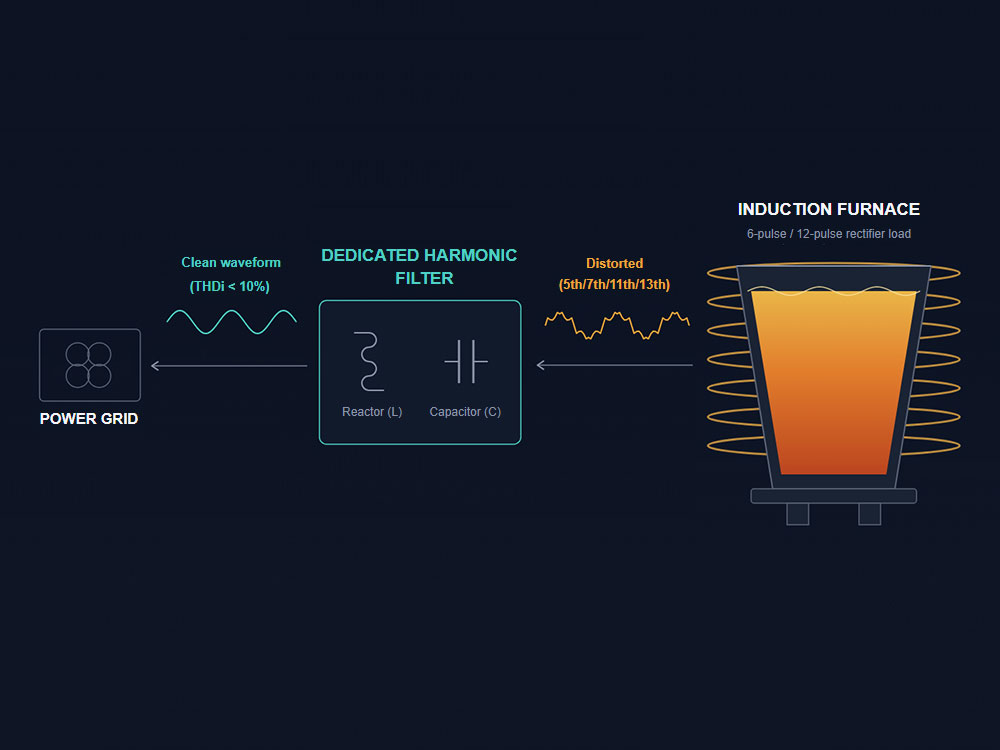

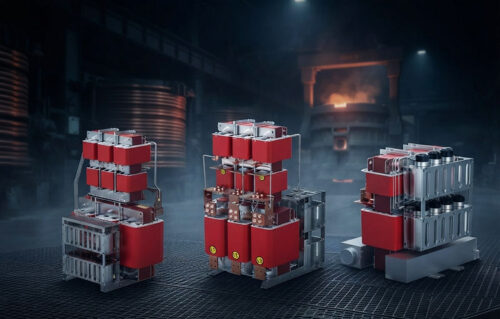

Was ist ein spezieller Filter für Mittelfrequenz-Induktionsöfen?

Ein spezieller Mittelfrequenz-Ofenfilter ist ein Gerät zur Verwaltung der Stromqualität, das speziell für das Stromversorgungssystem eines Mittelfrequenz-Induktionsofens entwickelt wurde. Es wird hauptsächlich verwendet, um harmonische Ströme zu unterdrücken, die von nichtlinearen Lasten wie Gleichrichtern und Wechselrichtern während des Ofenbetriebs erzeugt werden, wodurch die harmonische Verschmutzung des Netzes reduziert, der Leistungsfaktor verbessert und Energieverluste sowie Geräteerwärmung minimiert werden. Der Filter besteht aus passiven Filterkomponenten, einschließlich Drosseln und Kondensatoren. Durch die Nutzung der Resonanzeigenschaften bei bestimmten Frequenzen absorbiert und dämpft er Zielharmonische und gewährleistet einen stabilen Betrieb des Stromversorgungssystems. Dies verbessert die Betriebseffizienz von Mittelfrequenz-Ofenanlagen und die Netzverträglichkeit. Solche Filter werden häufig in industriellen Anwendungen mit Mittelfrequenz-Induktionsheizgeräten eingesetzt, einschließlich Metallurgie, Gießerei und Wärmebehandlung.

Unsere Produkte ansehen

Wie wählt man eine geeignete Lösung zur Oberschwingungsreduzierung?

Die Auswahl einer Lösung sollte nicht nach dem Prinzip „eine Lösung für alle“ erfolgen. Stattdessen ist eine systematische Bewertung der technischen und wirtschaftlichen Machbarkeit anhand der tatsächlichen Betriebsbedingungen erforderlich.

Präzisionstests stehen an erster Stelle – das Verständnis der harmonischen Eigenschaften ist die Voraussetzung für die Auswahl.

Vor der Planung der Abhilfemaßnahme müssen die folgenden grundlegenden Aufgaben abgeschlossen sein:

1.1. Überwachen Sie das Stromnetz kontinuierlich mit professionellen Geräten zur Analyse der Netzqualität.

1.2. Ermitteln Sie genau wichtige Parameter wie die Verteilung des Oberschwingungsspektrums (Oberschwingungsordnungen und deren prozentuale Anteile) sowie die Kurven der Blindleistungsschwankungen.

Die oben genannten Messdaten sind die grundlegende Basis für die Lösungsplanung und dürfen nicht durch Erfahrungswerte oder Vergleiche mit ähnlichen Projekten ersetzt werden.
Passen Sie die geeignete Minderungstechnologie basierend auf den harmonischen Eigenschaften an.

Unterschiedliche harmonische Eigenschaften entsprechen unterschiedlichen technischen Ansätzen:

2.1. Wenn es sich bei den Oberschwingungen hauptsächlich um feste charakteristische Oberschwingungen wie die 5., 7., 11., 13. usw. handelt und die Last relativ stabil ist, haben passive Filter einen erheblichen wirtschaftlichen Vorteil und sollten priorisiert werden.

2.2. Wenn die Oberschwingungsanteile komplex und variabel sind oder eine Unterdrückung von Spannungsschwankungen (Flicker) erforderlich ist, ist eine hybride Lösung mit APF oder SVG+FC vorzuziehen, um eine bessere dynamische Reaktionsfähigkeit zu erreichen.

2.3. Bei neuen Großprojekten kann der 12/24-Puls-Gleichrichtertechnologie Vorrang eingeräumt werden, um die Entstehung von Oberschwingungen an der Quelle zu reduzieren.
Achten Sie auf technische Details, um die Systemsicherheit und langfristige Zuverlässigkeit zu gewährleisten.

Verschiedene technische Ansätze haben unterschiedliche Schwerpunkte bei der technischen Umsetzung:
3.1. Die Auslegung passiver Filter erfordert eine präzise Berechnung des Reaktanzverhältnisses (z. B. 5 %, 7 % usw.) und der Nennspannung des Kondensators, mit angemessenen Reserven, um das Risiko einer Resonanz mit dem System zu vermeiden.
3.2. Bei der Auswahl aktiver Geräte sollte die redundante Konfiguration wichtiger Komponenten berücksichtigt werden, mit besonderem Augenmerk auf die Markenzuverlässigkeit und das thermische Design der Kernkomponenten (z. B. IGBT-Module).

Referenz für typische Fälle

Dieser Fall zeigt die praktische Anwendungswirksamkeit eines speziellen Filters für Mittelfrequenz-Induktionsöfen bei der Minderung charakteristischer Oberschwingungen und der Unterdrückung von Blindleistungsbelastungen.

Zu behandelnde Probleme

Ein Gießereiunternehmen betreibt einen 5-Tonnen-Mittelfrequenz-Induktionsofen mit 6-pulsiger Gleichrichtung. Während des Betriebs werden erhebliche Oberschwingungen der 5., 7., 11. und 13. Ordnung erzeugt, begleitet von schwerwiegenden Blindleistungsbelastungen (kurzzeitiger Spitzenwert bis zu 2000 kvar), die Netzspannungsschwankungen verursachen und gewisse Risiken für den sicheren und stabilen Betrieb des Stromversorgungssystems darstellen.

Minderungsansatz

Um die oben genannten Probleme zu lösen, hat das Unternehmen eine spezielle Filterlösung eingeführt, die für Mittelfrequenz-Induktionsöfen entwickelt wurde.

Minderungsergebnisse

Nach der Inbetriebnahme verbessern sich die wichtigsten Betriebsparameter wie folgt:

1. Oberschwingungsminderung: Die Oberschwingungsströme der 5., 7., 11. und 13. Ordnung auf der Hochspannungsseite wurden alle auf Werte innerhalb der in den nationalen Normen festgelegten Grenzen reduziert.

2. Leistungsfaktor: Erhöht von 0,89 vor der Inbetriebnahme auf einen stabilen Wert über 0,95.

3. Spannungsschwankung: Die maximale Netzspannungsschwankung wurde wirksam auf innerhalb von 200 V unterdrückt, wodurch die Sicherheit des Betriebs der Anlagen gewährleistet wird.

Zusammenfassung

Dieser Fall zeigt, dass der spezielle Filter für Mittelfrequenz-Induktionsöfen eine gute technische Anpassungsfähigkeit bei der Minderung charakteristischer Oberschwingungen und der Unterdrückung von Blindleistungsbelastungen bietet und besonders für Anwendungen geeignet ist, bei denen die Oberschwingungscharakteristik relativ fest ist und die Lastschwankungen in einem kontrollierbaren Bereich liegen.

Fazit

Mittelfrequenz-Induktionsöfen gehören zu den größten und schwerwiegendsten Oberschwingungsquellen in industriellen Stromverteilungsnetzen. Die von ihnen erzeugten charakteristischen Oberschwingungen (5., 7., 11., 13. usw.) sowie die intensiven Blindleistungsstoßbelastungen gefährden seit langem die Sicherheit der Netzanlagen, die Messgenauigkeit und die Stabilität der Stromversorgung.

In der praktischen Kompensationspraxis sieht sich die Branche häufig einer Reihe von tatsächlichen Herausforderungen gegenüber: fehlende ordnungsgemäße Messung und Diagnose, Diskrepanzen zwischen Lösungen und tatsächlichen Betriebsbedingungen, Resonanzrisiken bei passiven Filtern sowie Schwierigkeiten bei der Abwägung zwischen Kosten und Leistungsfähigkeit. Infolgedessen verharrt die Oberschwingungskompensation in vielen Unternehmen auf dem Niveau einer „reaktiven Symptombekämpfung ohne Behebung der Ursachen“.

Um diese branchenweiten Probleme zu lösen, hat unser Unternehmen einen speziellen Filter für Mittelfrequenz-Induktionsöfen entwickelt. Dieser ist gezielt auf die Charakteristik der 6-pulsigen und 12-pulsigen Gleichrichtung ausgelegt, zeichnet sich durch eine einfache Auswahl aus, erfordert keine Inbetriebnahme vor Ort und ist wartungsfrei. Er filtert effektiv nichtcharakteristische Oberschwingungen und unterdrückt gleichzeitig Blindleistungsstoßbelastungen. Damit stellt er eine Referenzoption für Betreiber von Mittelfrequenzöfen bei der Oberschwingungskompensation dar.
