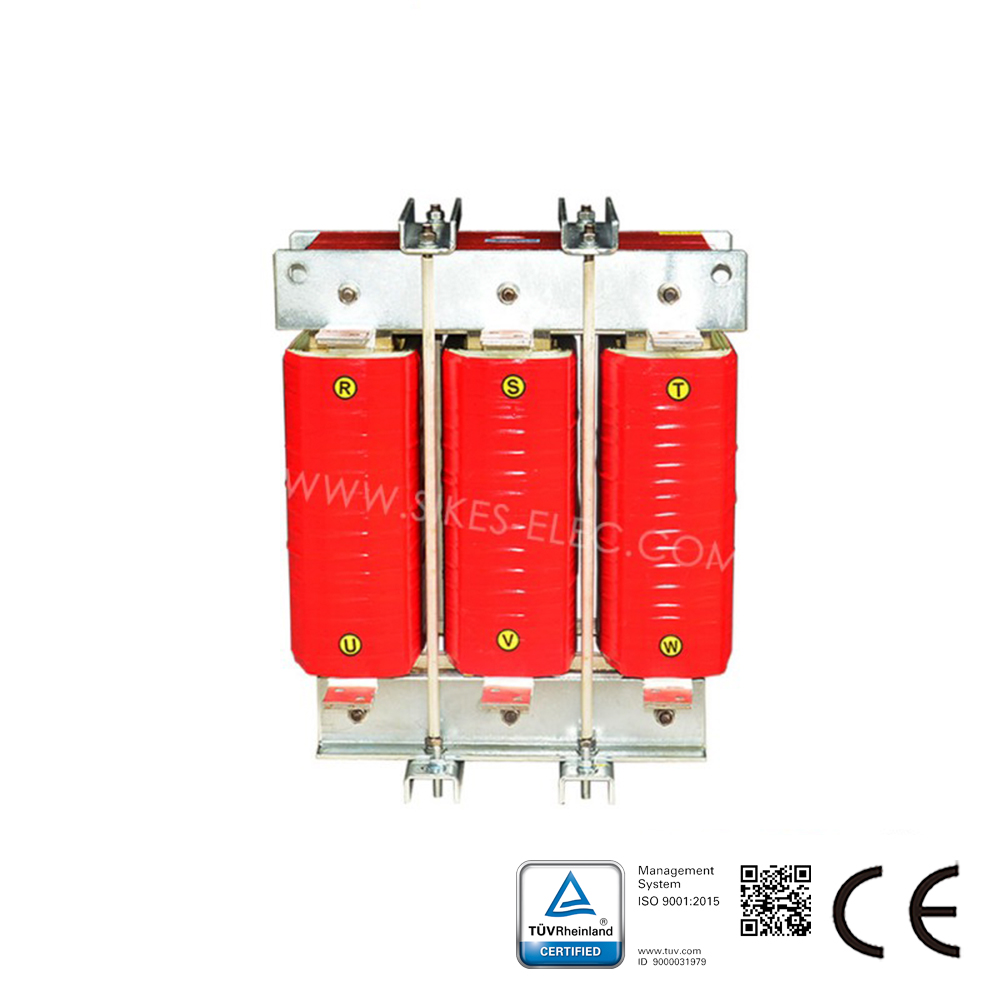

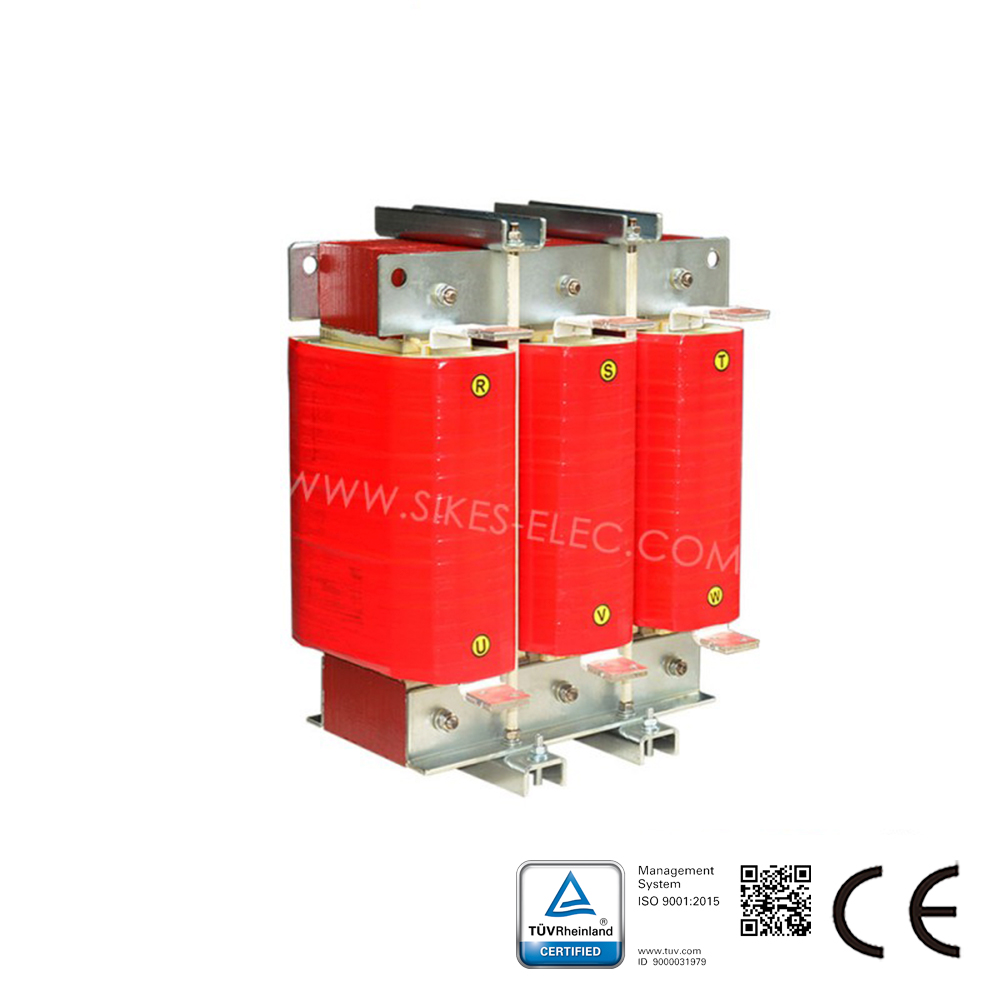

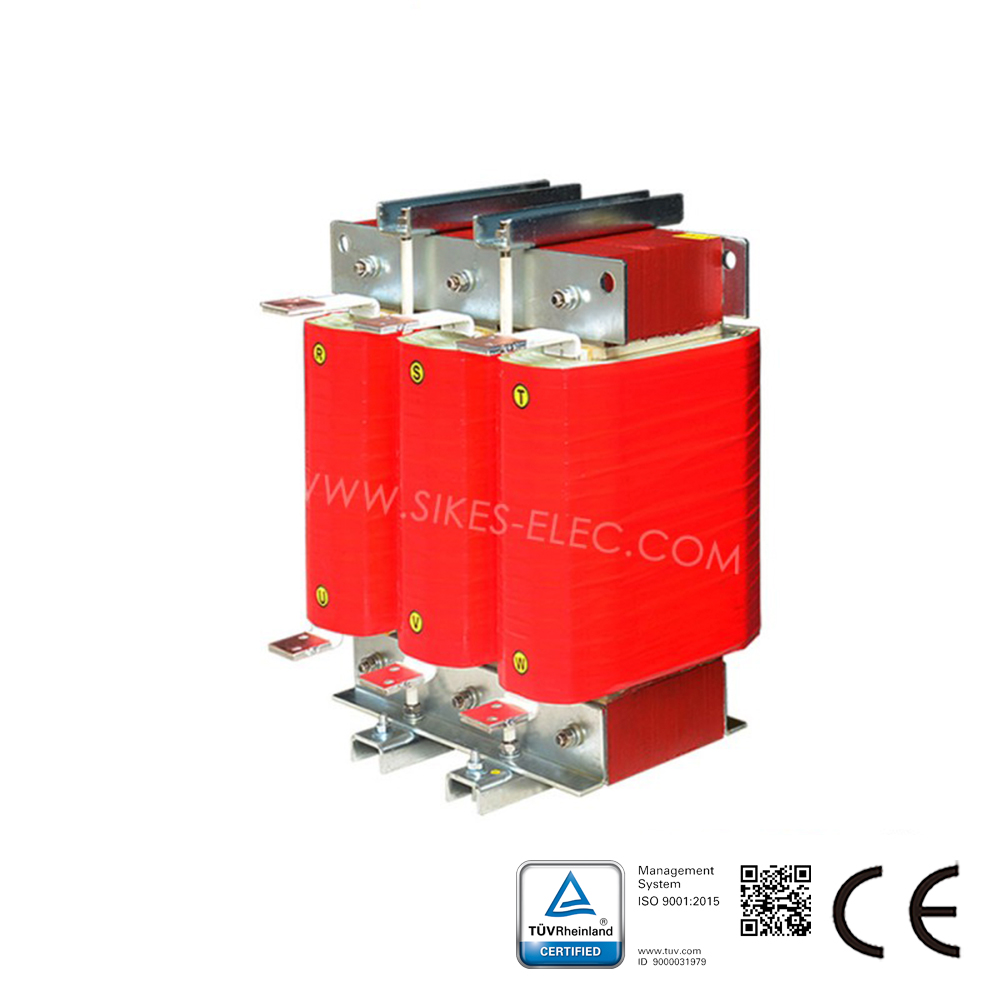

<strong>Beschreibung des Filterdrosselspule:</strong>
Filterdrosselspulen können in Kombination mit Kondensatoren einen Oberschwingungsfilterkreis bilden, um Oberschwingungsströme im System zu reduzieren, hauptsächlich die 3., 5., 7., 11., 13. und höhere Ordnungen. Die Installation der Filterdrosselspule kann parallel oder in Reihe erfolgen.

Funktion des Filterdrosselkerns:
PWM-Gleichrichter-LCL-Drosselkern, Trägerfrequenz: ≥2 kHz, Betriebsfrequenz: 50 Hz, Phasen: 3
Die Oberschwingungen beinhalten die Störwirkung des Frequenzumrichters auf das Stromnetz, hauptsächlich Oberschwingungen der Ordnungen 3, 5, 7, 9, 11, 13, 15, 17, 19. Die Ausgangsseite weist überwiegend hochfrequente Oberschwingungen im Bereich von 5–10 kHz auf.

Technische Parameter des Filterdrosselkerns:
Nennstrom: ≤5000 A; Nennspannung: <1000 V; Dielektrische Festigkeit: Wicklung–Erde 3000 V AC/50 Hz/60 s, beschädigungsfrei
Isolationswiderstand: Wicklung–Erde, Durchsteckbolzen–Erde 500 V DC, Isolationswiderstand ≥100 MΩ; Drosselgeräusch: <65 dB (1 m Abstand vom Drosselkern)
Schutzart: IP00; Isolationsklasse: F/H; Norm: IEC 289; GB 10229-88 (entspricht IEC 289:1987)

Anwendung von Filterdrosseln:
Windkraftanlagen, Photovoltaik, Frequenzumrichter und USV.
