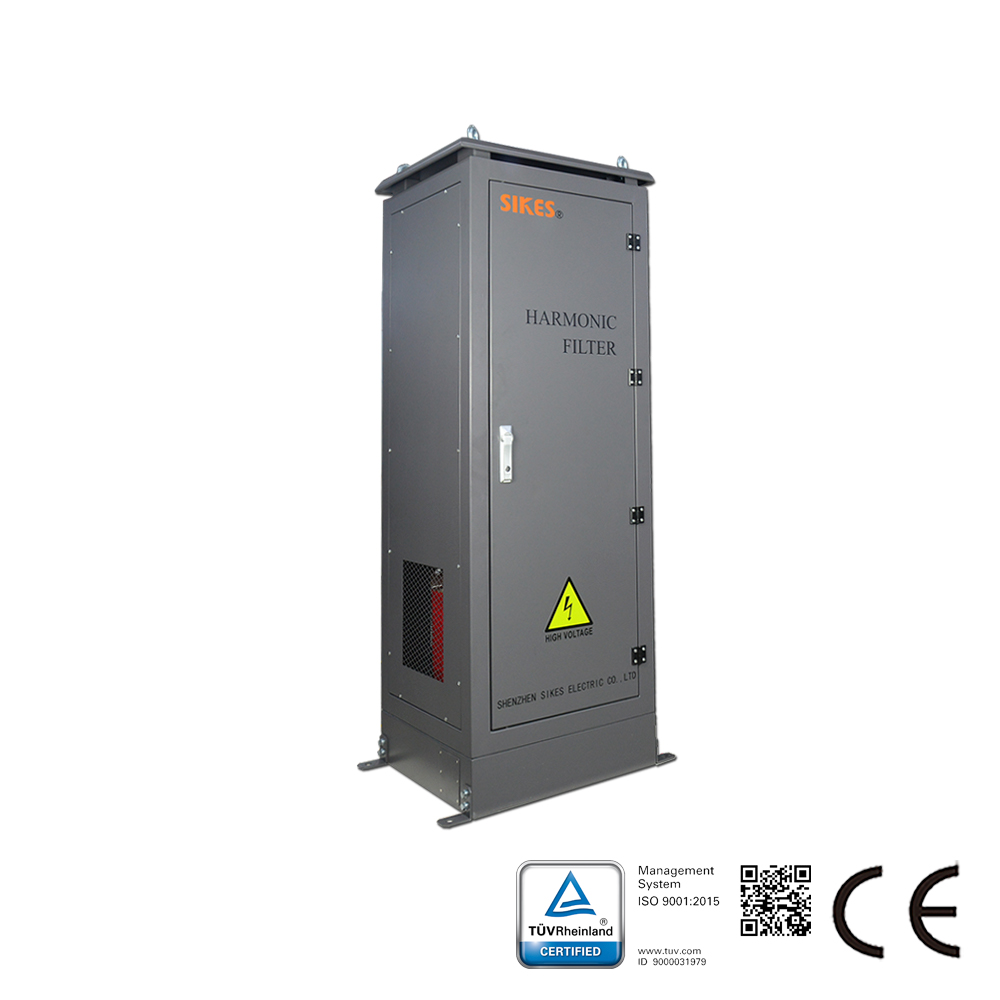

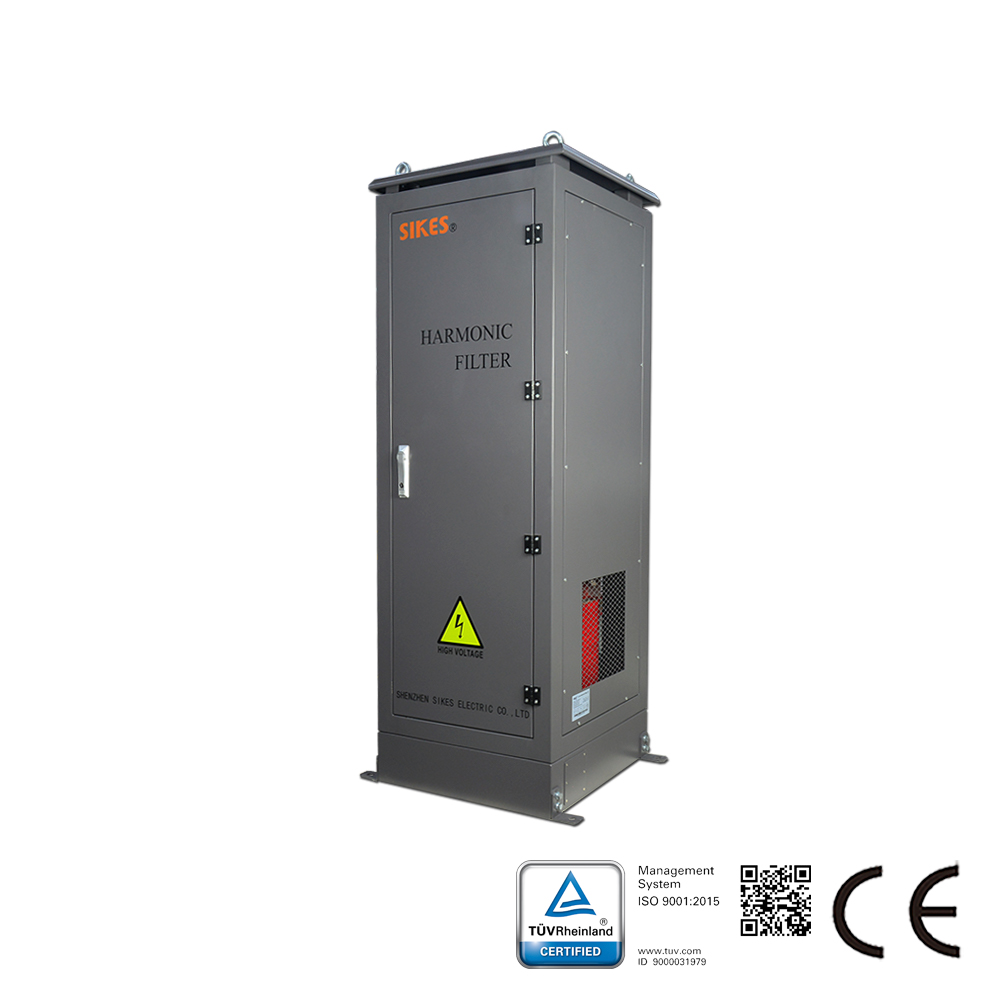

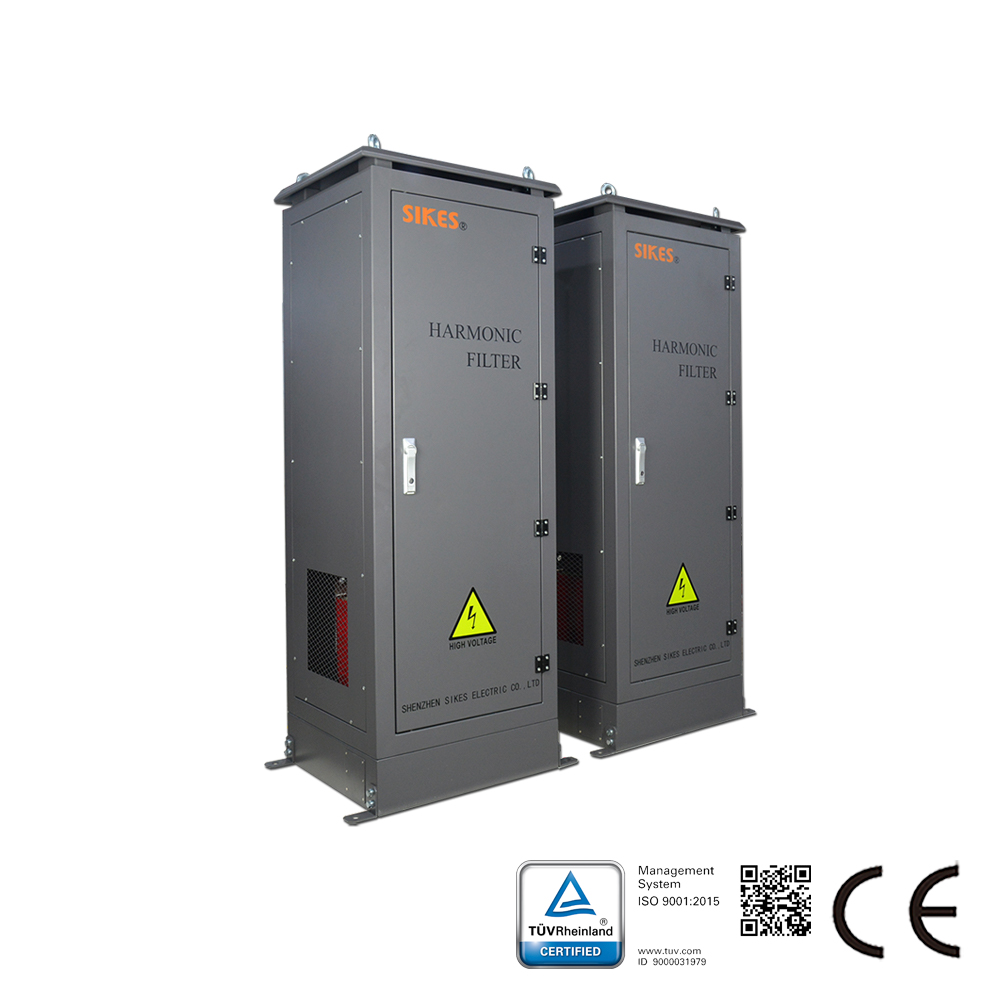

Der Sikes Passive Harmoniefilter ist für nahezu jede Art von elektronischen Anwendungen mit Sechspuls-Gleichrichtern an der Eingangsseite konzipiert. Der Filter kann die harmonische Stromverzerrung effizient auf das erforderliche Maß reduzieren.

Vollasttestbericht:
Last: 110 kW (Volllast)

Produktmerkmale des passiven Harmonischen Filters:
Schnelle Installation und einfache Inbetriebnahme;
Kosteneffizientes passives Harmonisches Filter;
Trägt zur Einhaltung internationaler Normen der Netzqualität bei.

Technischer Standard:
IEC61000, GB/T14549-93, IEEE 519

Technische Eigenschaften des passiven Harmonischen Filters:
Nennbetriebsspannung: 3*380 bis 500 VAC ±10%;
Betriebsfrequenz: 50 Hz (60 Hz auf Anfrage);
THDi <<5 % (Systemanforderungen: TDHv <2 %, Netzspannungsunsymmetrie <1 %); Nennleistung: 110 kW; Wirkungsgrad: 98 % bis 99 % bei Nennnetzspannung; Überlast: 1,6-facher Nennstrom für 1 min, einmal pro Stunde; Umgebungstemperatur: -25 bis +40 °C; Schutzart: IP20; Nettogewicht: 350 kg; Abmessungen: 800*720*1750 mm; Kühlung: Interne Zwangsluftkühlung; Das passive Harmonische Filter von Sikes ist Ihre ideale Wahl neben Filtern von Schaffner und MTE.

Typische Anwendung: Nichtlineare Dreiphasen-Stromversorgungen, bei denen aufgrund thermischer und elektrischer Überlastung durch Oberschwingungsströme ein hohes Risikopotenzial besteht.

Anwendungsbereiche passiver Oberschwingungsfilter:
DC-Schnellladegeräte;
HLK-Anlagen;
Ventilator- und Pumpenanwendungen;
Industrielle Automatisierungs- und Roboterausrüstung;
AC- und DC-Motorantriebe & Frequenzumrichter;
Geräte mit Sechspuls-Gleichrichtervorschaltgerät.
