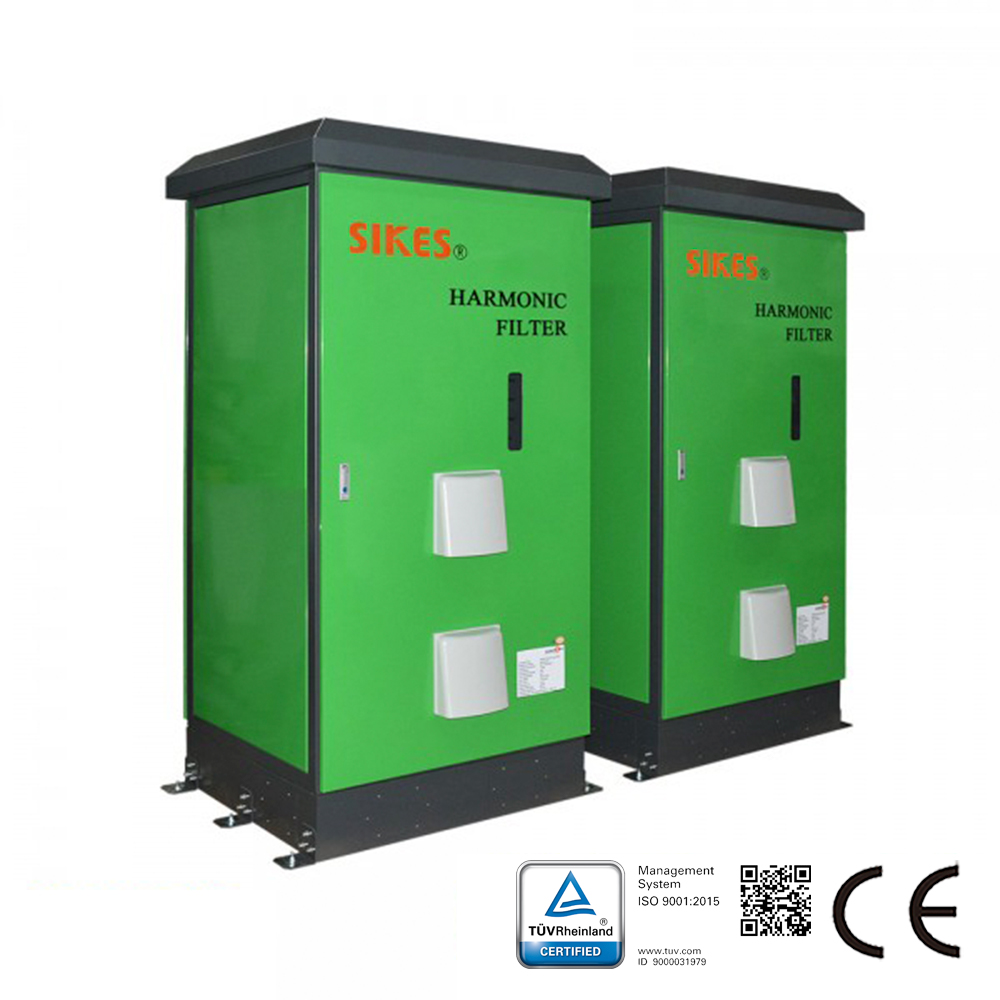

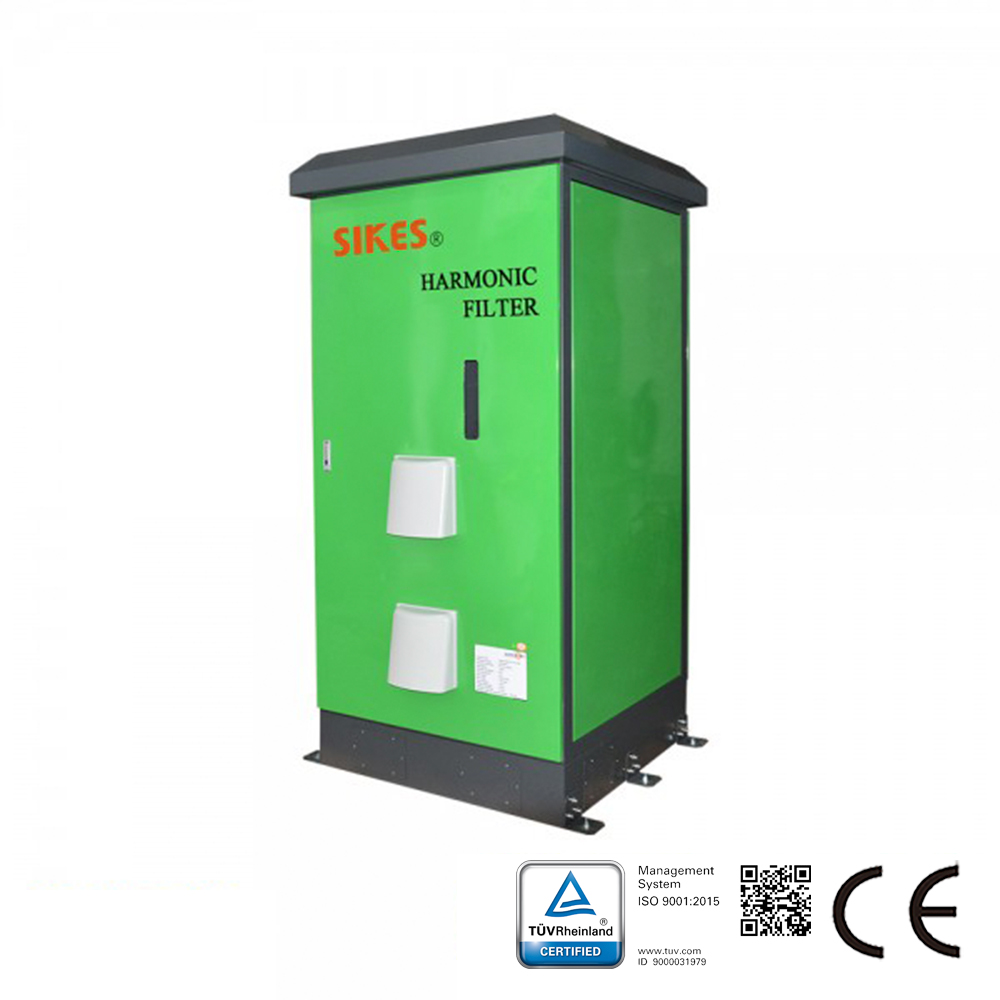

Der Sikes Passive Harmonic Filter ist für nahezu jede Art von elektronischer Anwendung mit Sechspuls-Gleichrichtern an der Eingangsseite konzipiert. Der Filter kann die harmonische Stromverzerrung effizient auf das erforderliche Maß reduzieren.

Leichtlast-Testbericht:
Last: 110 kW (15,7 % von 700 kW)

Produktmerkmale des passiven Harmonischen Filters:
Schnell installierbares und einfach in Betrieb zu nehmendes Design;
Kosteneffizientes passives Harmonisches Filter;
Trägt zur Einhaltung internationaler Stromqualitätsstandards bei.

Technischer Standard:
IEC61000, GB/T14549-93, IEEE 519

Technische Eigenschaften des passiven Harmonischen Filters:
Nennbetriebsspannung: 3*380 bis 500 VAC ±10%;
Betriebsfrequenz: 50 Hz (60 Hz auf Anfrage);
THDi << 5 % (Systemanforderungen: THDv < 2 %, Netzspannungsunsymmetrie < 1 %); Nennleistung: 700 kW; Wirkungsgrad: 98 % bis 99 % bei Nennnetzspannung; Überlast: 1,6-facher Nennstrom für 1 Min., einmal pro Stunde; Umgebungstemperatur: -25 bis +40 °C; Schutzart: IP54; Bruttogewicht: 1341 kg; Nettogewicht: 1241 kg; Abmessungen: 1250 * 1100 * 2244 mm; Kühlung: Interne Zwangsluftkühlung; Das Sikes passive Harmonische Filter ist Ihre ideale Wahl neben Schaffner- und MTE-Filtern.

Typische Anwendung: Nichtlineare Dreiphasen-Stromversorgungen, bei denen aufgrund thermischer und elektrischer Überlastung durch Oberschwingungsströme ein hohes Risikopotenzial besteht.

Anwendungsbereiche passiver Oberschwingungsfilter:
DC-Schnellladegeräte;
HLK-Anlagen;
Ventilator- und Pumpenanwendungen;
Industrielle Automatisierungs- und Roboterausrüstung;
AC- und DC-Motorantriebe & Frequenzumrichter;
Geräte mit Sechspuls-Gleichrichtervorschaltgerät.
