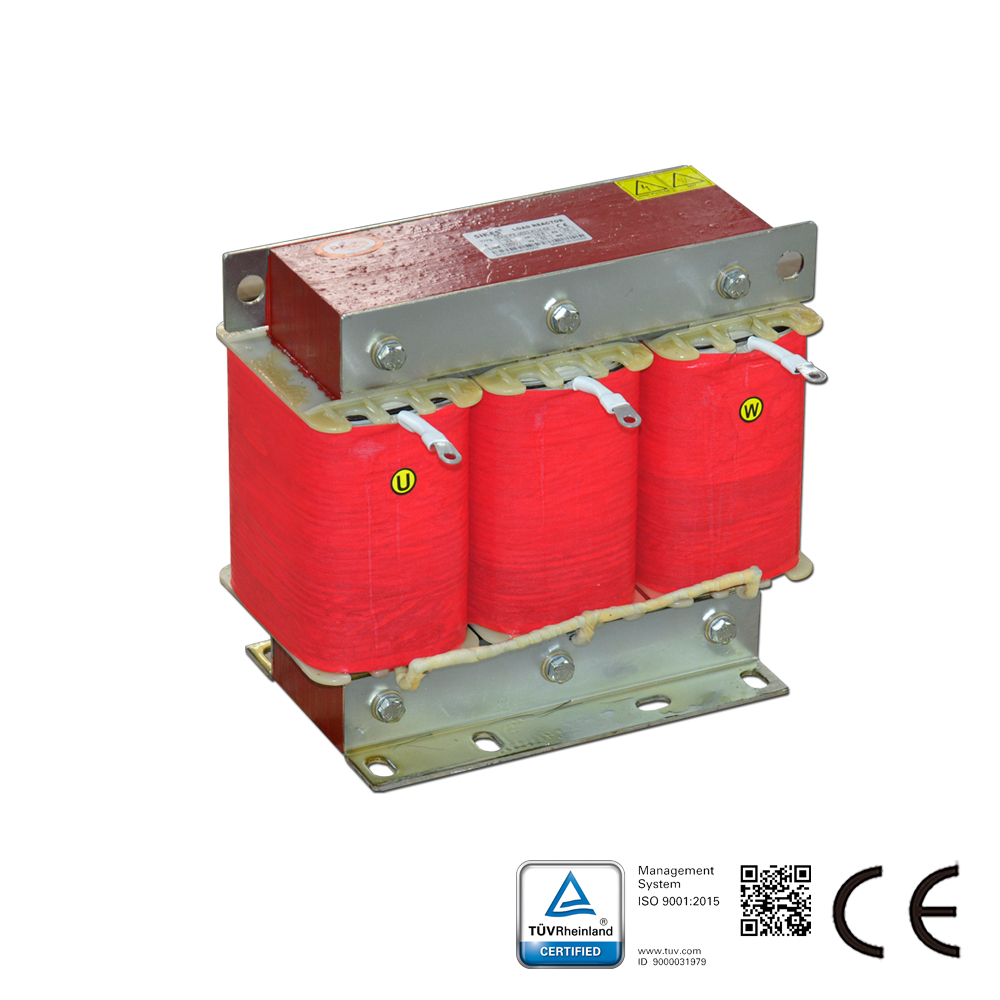

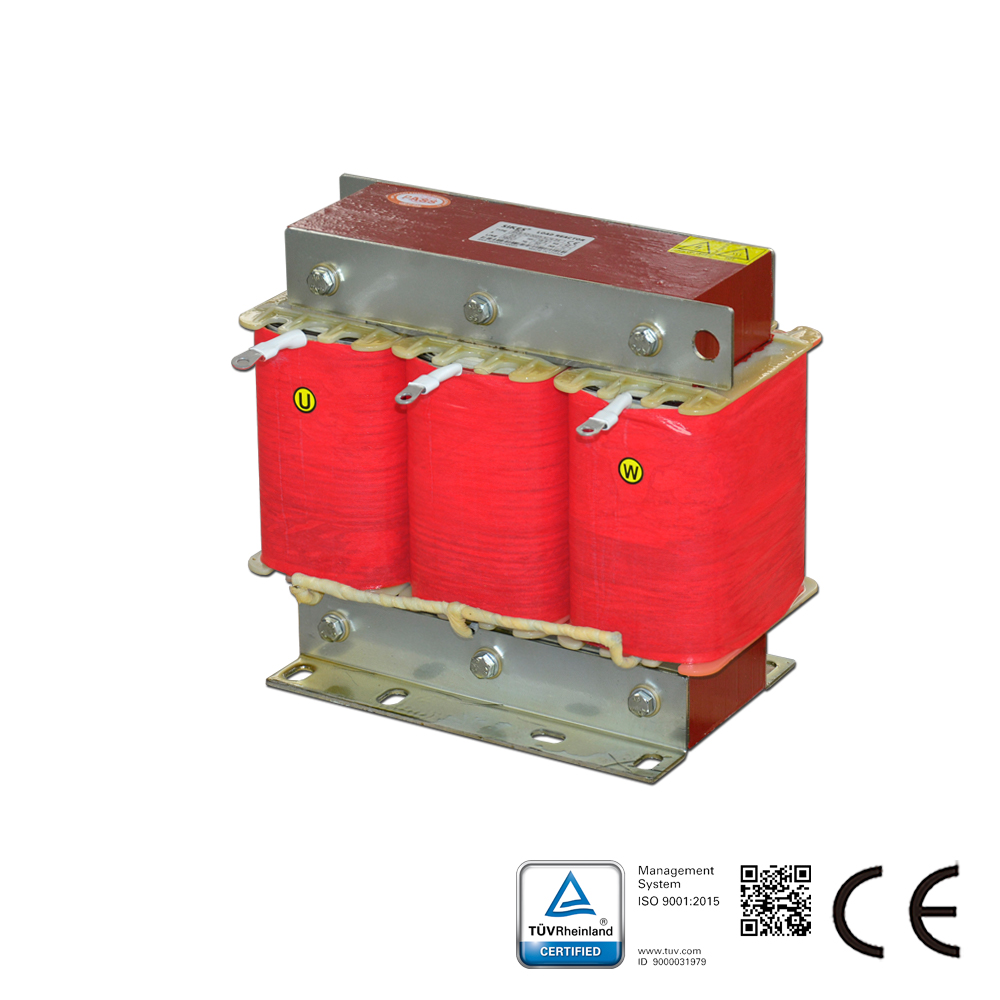

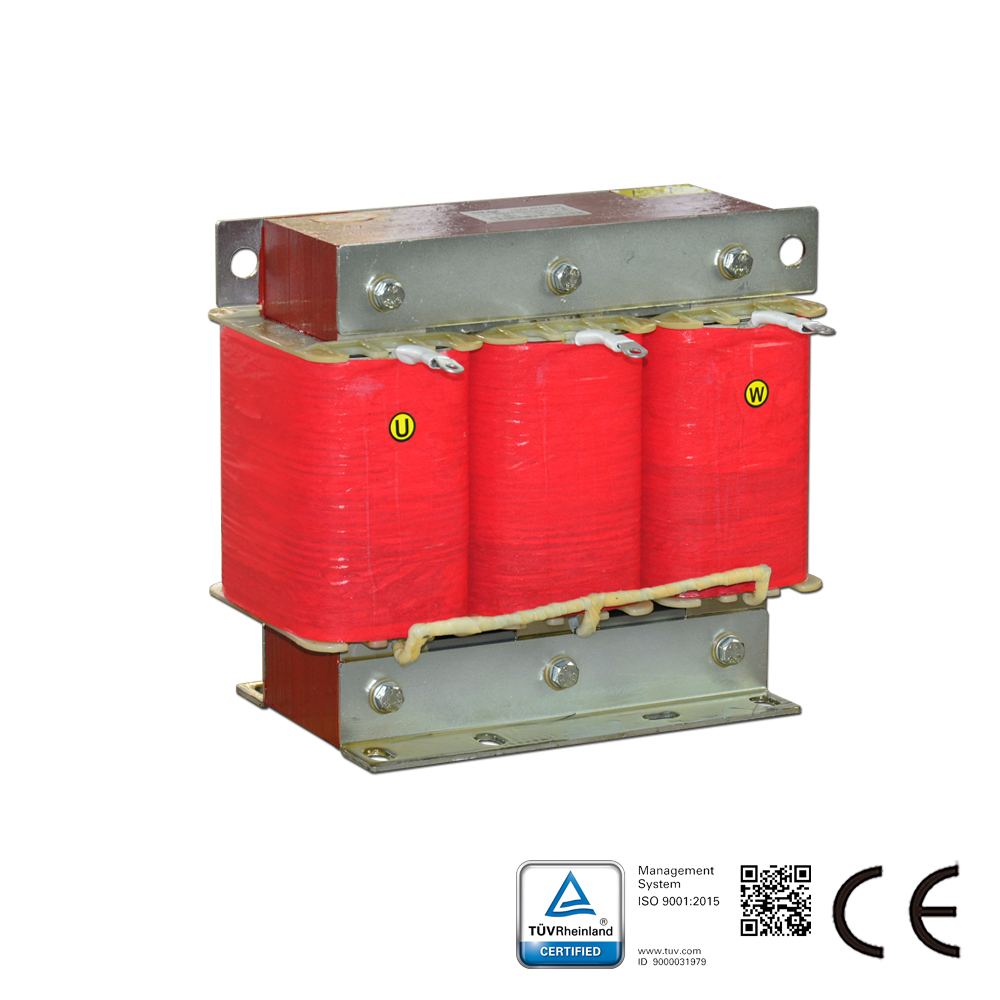

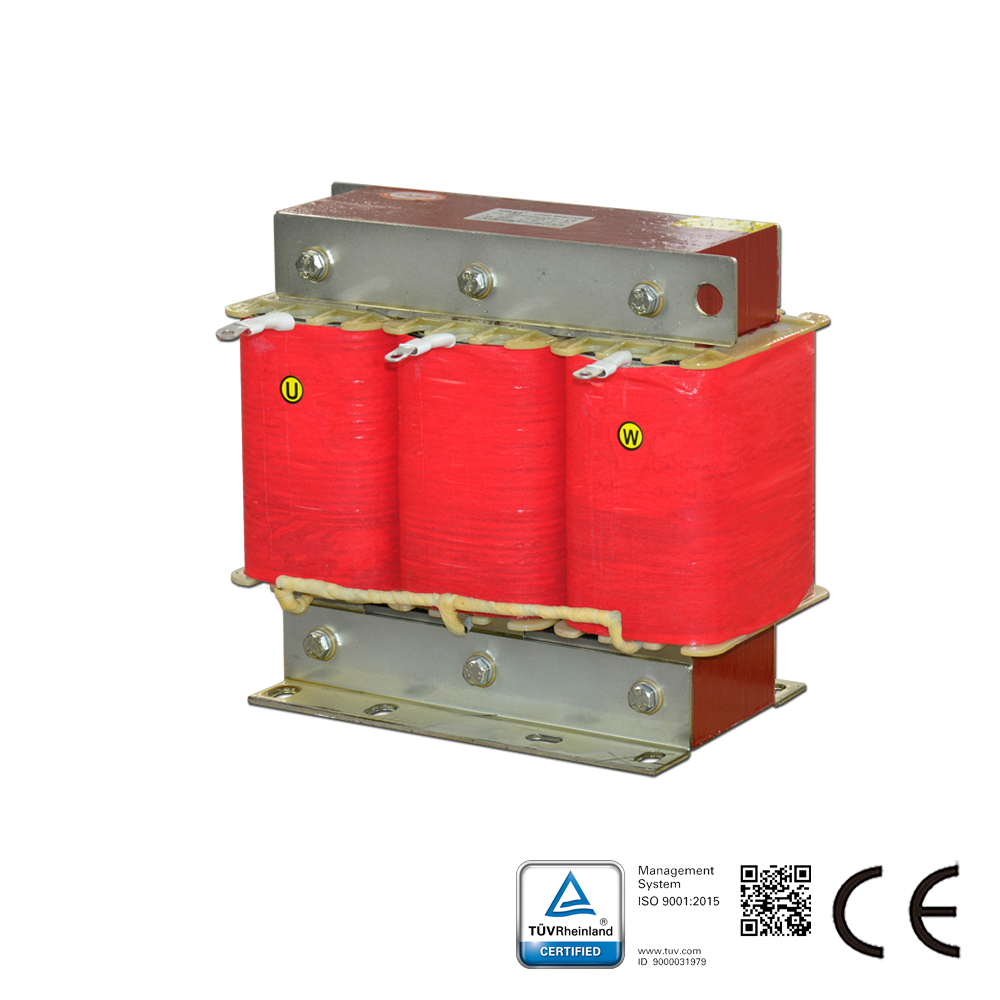

Der Lastdrossel ist zur Prüfung von Frequenzumrichtern ausgelegt.

Merkmale des Drehstrom-Lastreaktors:
Die Wicklungen verwenden eine Folienwicklungsstruktur, die einen geringen Gleichstromwiderstand, eine hohe Kurzschlussfestigkeit und Kurzzeitüberlastfähigkeit aufweist;
Der Einsatz von Verbundisolierstoffen mit einer Isolierstoffklasse F oder H ermöglicht es dem Produkt, unter rauen Betriebsbedingungen eine zuverlässige Leistung beizubehalten;
Der Reaktor weist eine niedrige magnetische Flussdichte, gute Linearität, hohe Überlastfähigkeit und geringe Geräuschentwicklung auf;
Der Eisenkern besteht aus kaltgewalztem, orientiertem Siliziumstahl mit geringen Verlusten, wodurch der Reaktor niedrige Verluste, hohen Wirkungsgrad und geringe Temperaturerhöhung aufweist.

Parameter des Lastreaktors:
Nennleistung: 0,55 kvar–1000 kvar
Spannungsbereich: 380–460 V
Induktivitätswert: 0,49–20,0 mH
Betriebsart: Kurzzeitbetrieb oder Dauerbetrieb (zwei Stunden oder länger bei Nennstrom)
Induktivitätswertabweichung: ±10 %, Kurzschluss UVW, RST Eingangsstrom
Phasentyp: Dreiphasig
Frequenz: 50–60 Hz
Kühlungsart: AN/AF
Isolierstoffklasse: F/H
Höhenlage: 1000 m, Betriebsfrequenzwert entsprechend verringert über 1000 m.
Temperaturbereich: –25 ℃ bis 45 ℃
Lagertemperatur: –40 ℃ bis 70 ℃
Betriebsfeuchte: Relativ 10 %–90 %
Verschmutzungsgrad: 3
Salznebelbeständigkeit: Salzgehalt 0,1 mg/m³
Norm: IEC 289:1987 Drossel, GB 10229-88 Drossel (eqv IEC 289:1987), JB 9644-1999 Drossel für Halbleiterstromrichter
