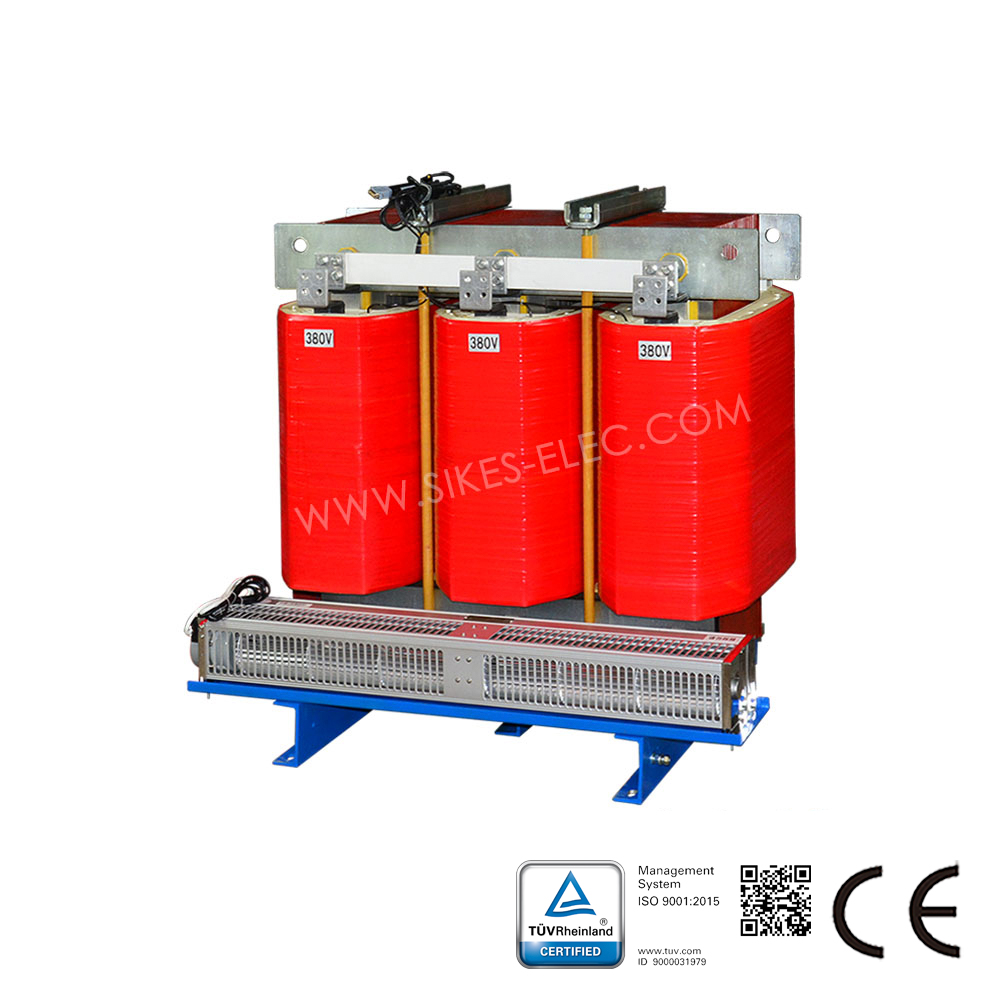

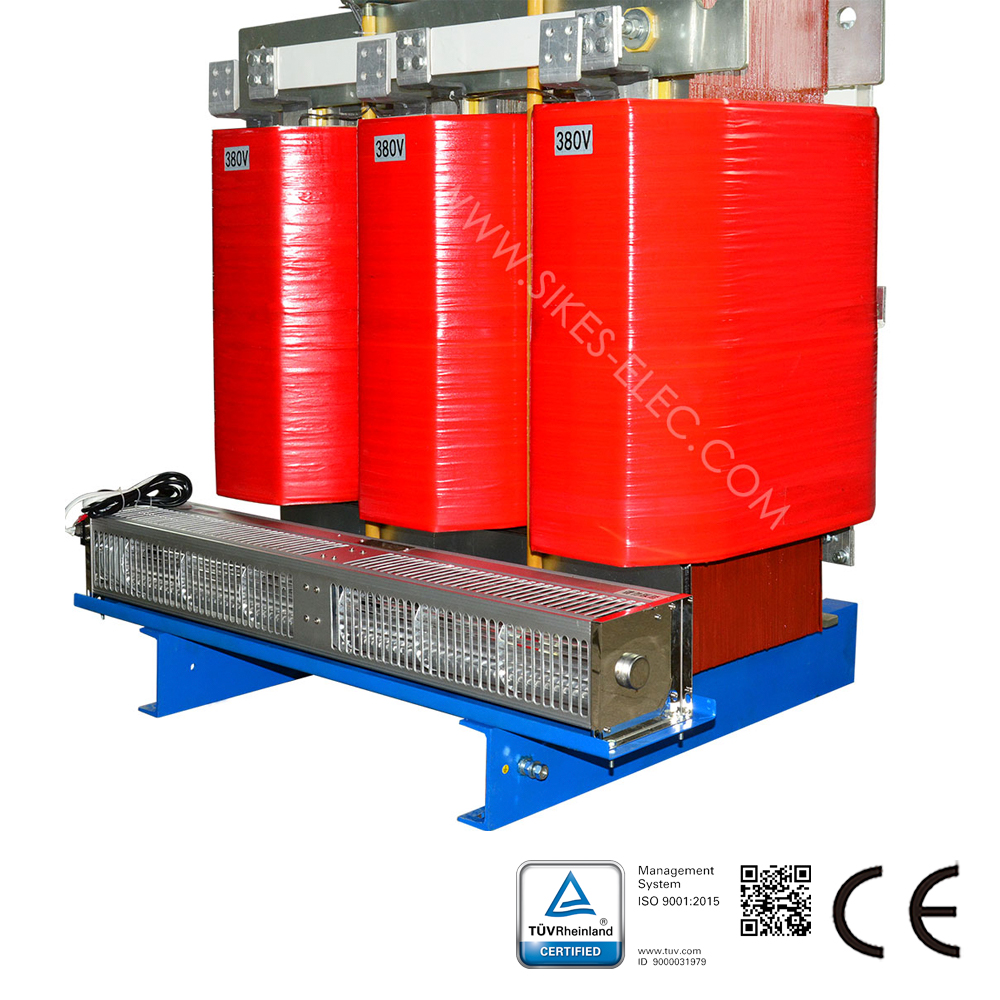

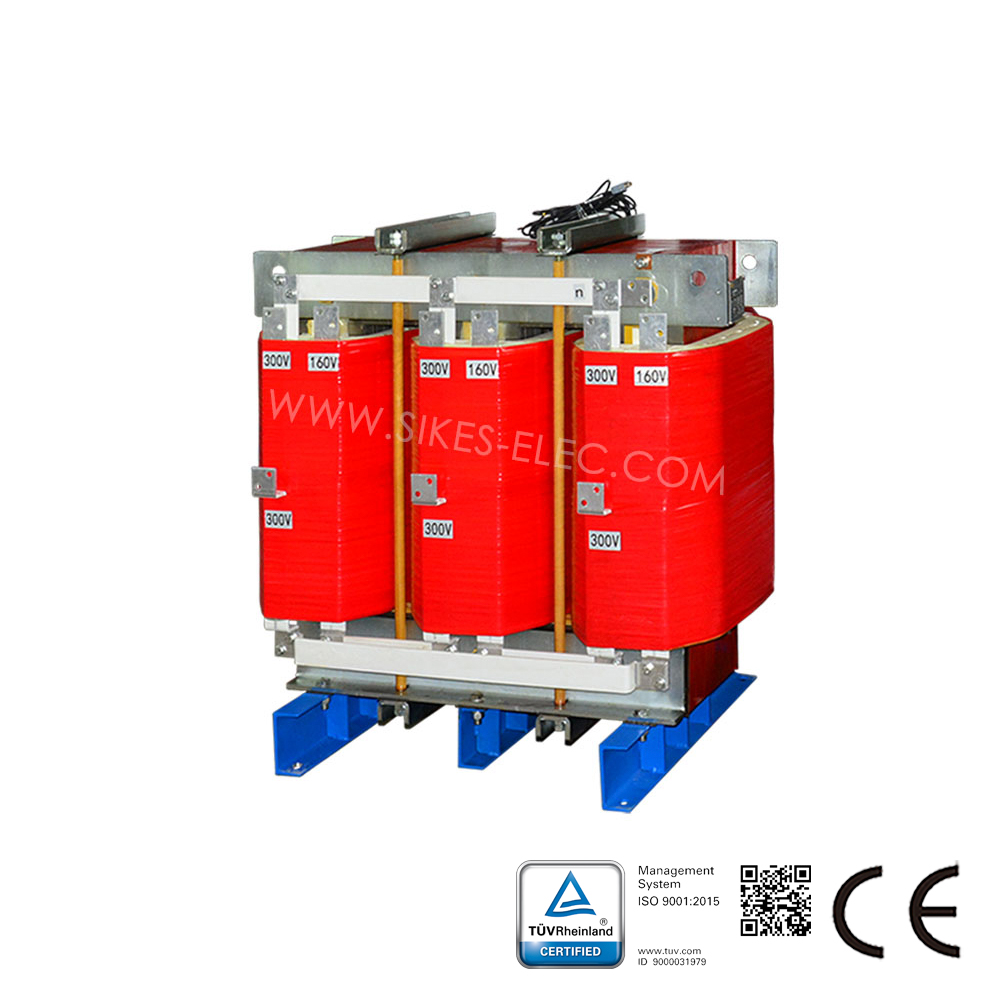

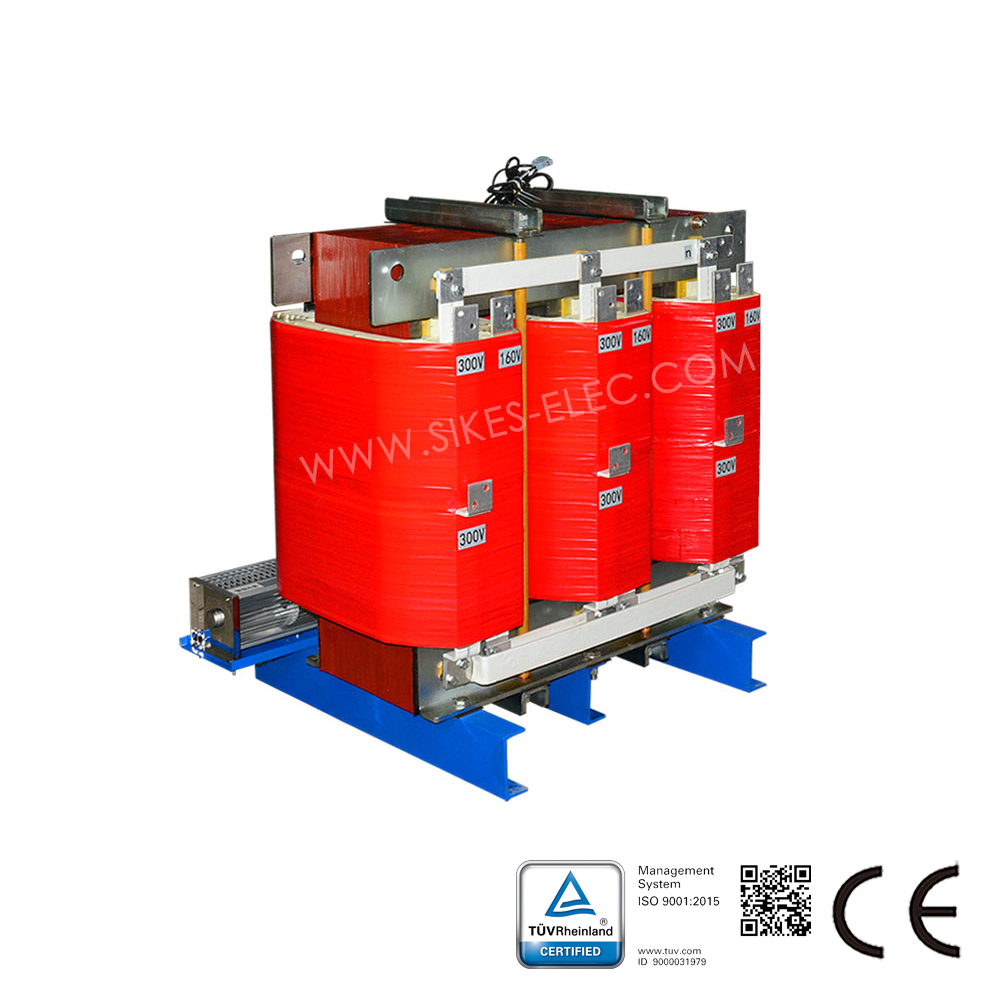

Dreiphasen-12-Puls-Gleichrichtertransformator Produktbeschreibung:
Anwendung:

Der 12-Puls-Gleichrichtertransformator dient zur Bereitstellung von Gleichstrom für die Prüfung von Batteriegruppen, Ladestationen, Elektrofahrzeugmotoren, Antriebssystemen und Antriebssträngen. Er fungiert als Haupttransformator des Gleichrichternetzwerks.

Prüfnormen:

1. Bemessungsbetriebsspannung: AC 400 V
2. Spannungsfestigkeit: Eisenkern – Wicklung 3000 V AC / 50 Hz / 5 mA, 10 s ohne Beschädigung
3. Isolationswiderstand: Eisenkern – Wicklung 1000 V DC, Isolationswiderstand ≥ 100 MΩ
4. Geräuschpegel: < 75 dB (in einem Meter Entfernung) 5. Das Produkt entspricht streng den Normen IEC und GB

Strukturmerkmale
Der Transformator verwendet kaltgewalztes Siliziumblech mit hochwertiger Kornorientierung, Kern und Joch sind mehrstufig mit rechteckigem Querschnitt ausgeführt. Zusätzlich werden Kastenbleche als Klemmung neben den oberen und unteren Jochen mit Schrauben befestigt;
Wicklungsmaterial ist Aluminium- oder Kupferspule. Je nach Leistung, Spannung und Strom kann die Primärwicklung zylindrisch oder rotierend ausgeführt sein, die Sekundärwicklung kann scheibenförmig oder kontinuierlich sein. Primär- und Sekundärwicklungsauslässe sind mit Festplatten oder Kupferschienen verbunden;
Isolationsklasse: B/F/H;
Sowohl offene Bauform als auch gekapselte Ausführung verfügbar.

Betriebsbedingungen
1. Höhe <4000m Umgebungstemperatur: -30℃~40℃ Bei Überschreitung dieser Bedingungen erfolgt Anpassung gemäß GB6450-86;
2. Luftfeuchtigkeit ≤85% (Temperatur: 20℃±5℃);
3. Keine giftigen Gase, keine brennbaren oder explosiven Stoffe, keine leitfähigen Stäube oder Dämpfe;
4. Starke Vibrationen nicht zulässig und vertikale Neigung ≤5 Grad.
