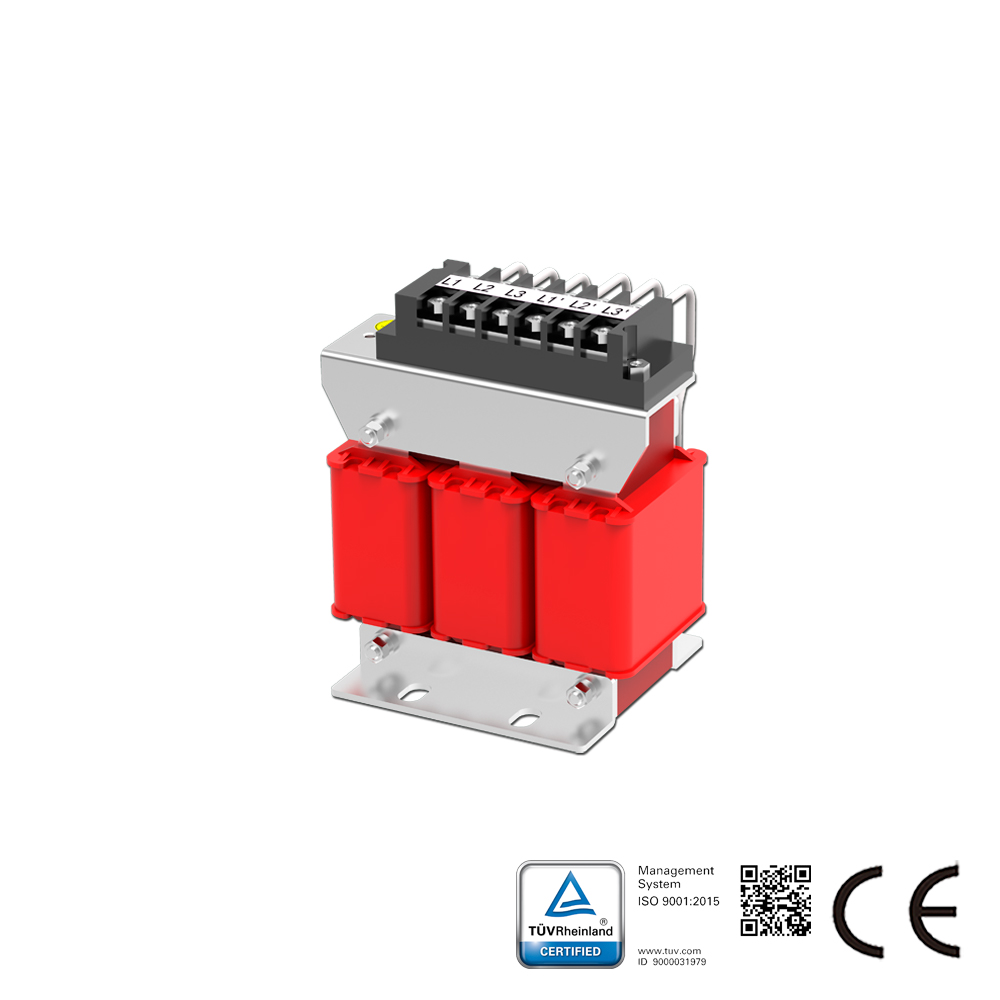

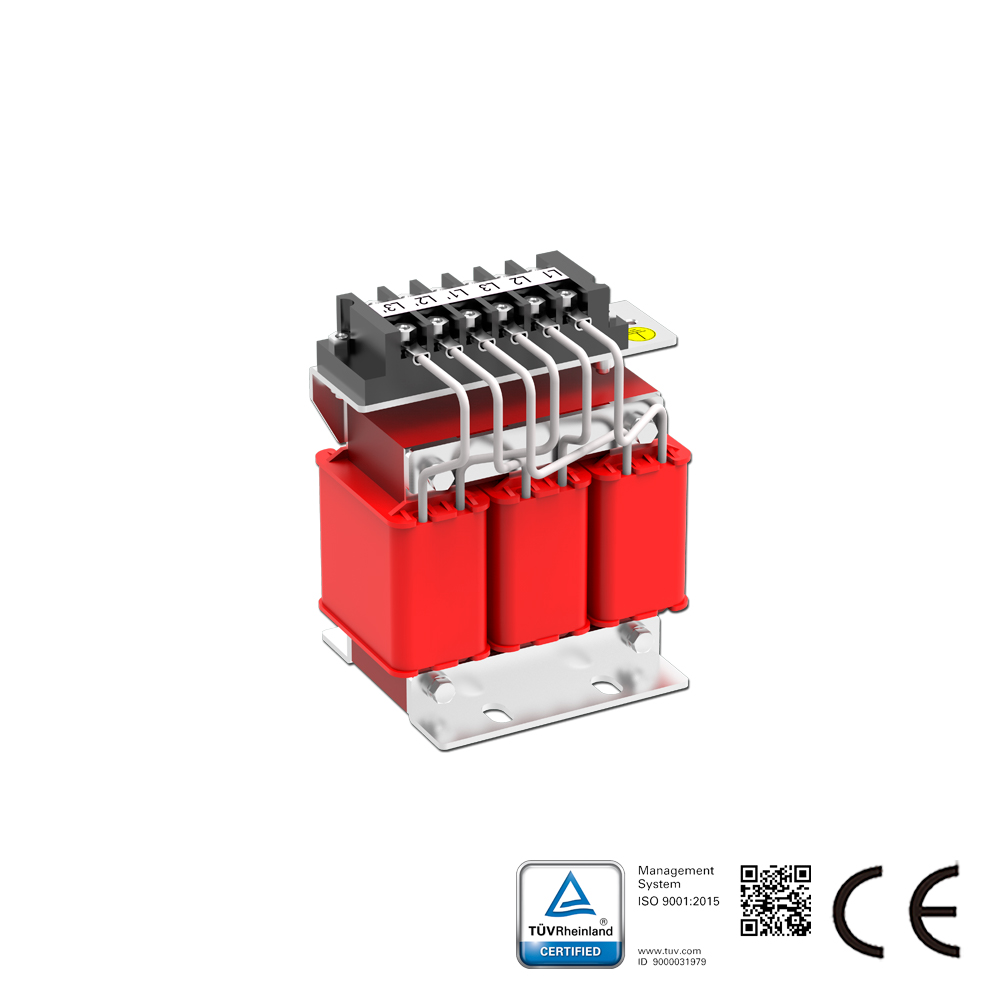

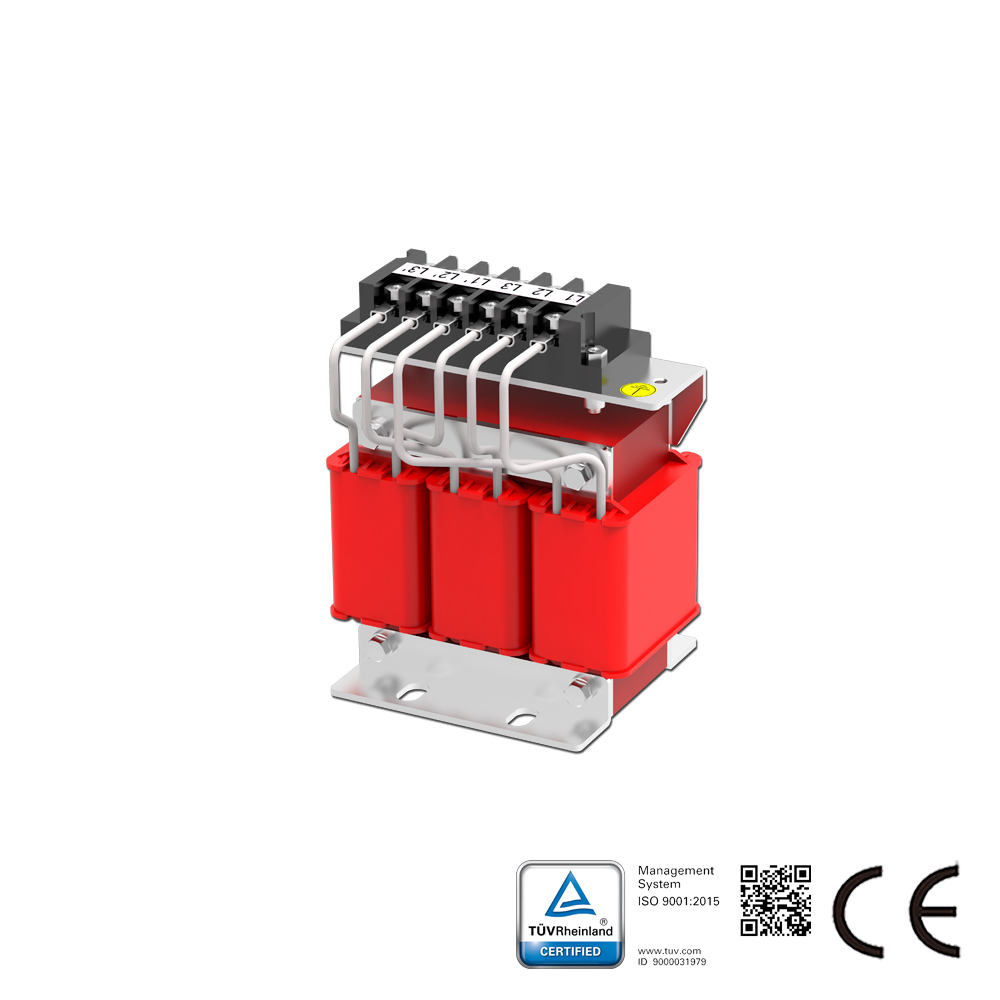

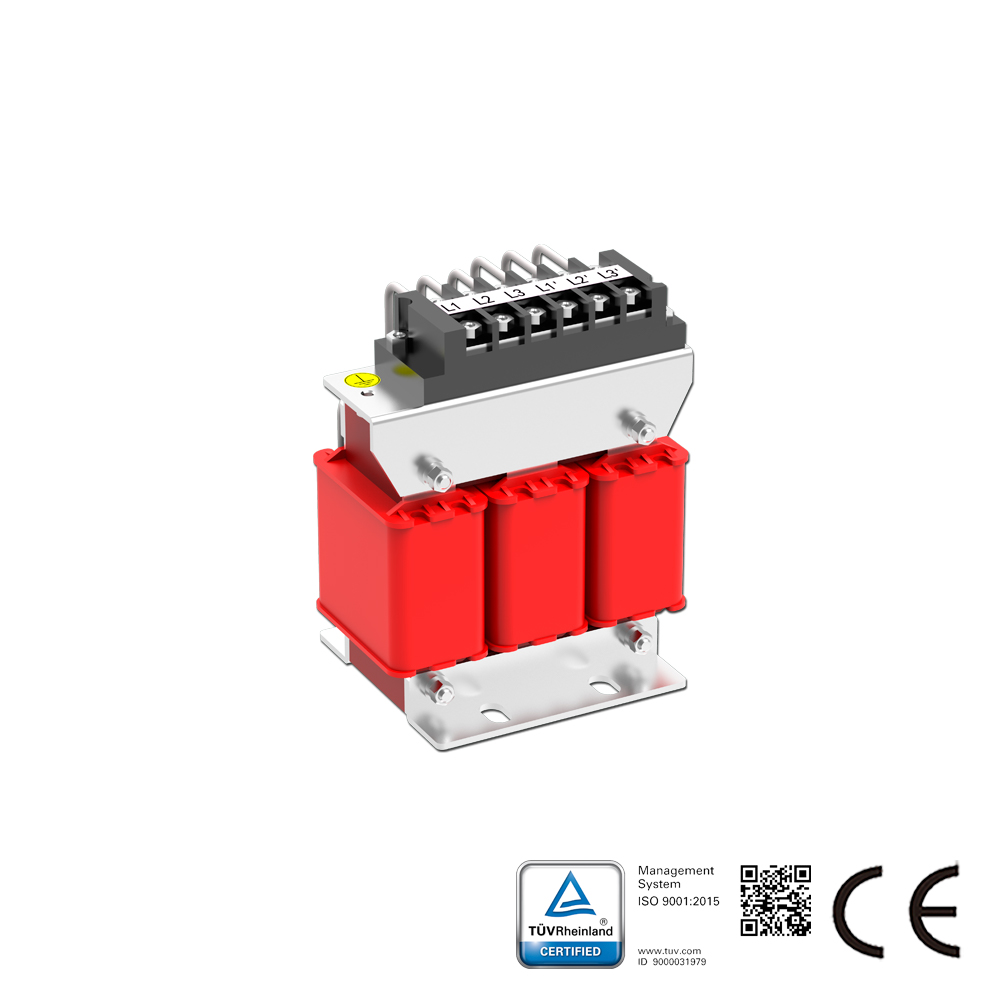

Beschreibung des Netzdrossel:

Die SKS-ACL-Serie Netzdrosseln werden in Reihe mit elektrischen Betriebsmitteln geschaltet, um dem Wechselstromkreis einen spezifischen, gesteuerten Widerstand zuzuführen. Diese Serie wird auf der Eingangsseite von Frequenzumrichtern eingesetzt, um Einschaltspannungen zu unterdrücken, Einschalt- und Spitzenströme zu reduzieren, den Wirkleistungsfaktor zu verbessern, Netzoberschwingungen zu dämpfen und die Ausgangsstromkurvenform zu optimieren. Netzdrosseln werden auch als Eingangsdrosseln oder AC-Drosseln bezeichnet.

Materialmerkmale der Netzdrückung:
Flexible Materialauswahl: Wahl von Siliziumstahl, Ferrit-Magnetmaterial oder amorphem Kern entsprechend der Anwendungsfrequenz;
Hervorragende Eigenschaften: Durch Wicklungsstruktur mit Folienwicklung, geringer Gleichstromwiderstand, hohe Widerstandsfähigkeit gegen elektromagnetische Kräfte, gute Kurzzeitüberlastfähigkeit;
Zuverlässige Leistung: Verwendung von Isoliermaterialien der Klasse F, die einen zuverlässigen Betrieb der Produkte unter rauen Arbeitsbedingungen gewährleisten;
Geringe Geräuschentwicklung: Konstruktion mit niedriger magnetischer Flussdichte, Drosseln mit hoher Linearität. Durch leistungsstarke Überlastbleche ist die Drosselgeräuschentwicklung gering.

Merkmale dieser Serie:
Nennbetriebsspannung: 380V/690V/1140V
Betriebsfrequenz: 50/60Hz
Strombereich: 5-1600A
Betriebsumgebungstemperatur: -25℃ bis 50℃
Dielektrische Festigkeit: Kern-Wicklung, Wechselstrom 3000V/50Hz/5mA, 60s schadensfrei (Werksprüfung)
Isolationswiderstand: Kern-Wicklung, Gleichstrom 1000V, Widerstand >100 MΩ
Geräuschpegel: Weniger als 65 dB (gemessen im horizontalen Abstand von 10 Metern zur Drossel)
Schutzart: IP00
Isolationsklasse: F/H
Norm: GB 19212.1-2008 / GB/T 1094.6-2011

Anwendung von Netz- oder Motordrosseln:
Für Frequenzumrichter und Motoren
