Definition von Oberschwingungen

Aufgrund des Vorhandenseins nichtlinearer Lasten werden die Strom- und Spannungskurven im Stromnetz zu nicht-sinusförmigen Wellen verzerrt. Durch die Zerlegung der nicht-sinusförmigen Welle mittels Fourier-Reihe wird die Komponente mit derselben Frequenz wie die Netzfrequenz als Grundschwingung bezeichnet. Die Komponente mit einer Frequenz größer als die Netzfrequenz wird als Oberschwingung bezeichnet.

Grundprinzip des APF

Der aktive Leistungsfilter (APF) wird parallel zum Stromnetz geschaltet. Unter Verwendung von PWM-Umrichtertechnologie erzeugt er durch Echtzeiterfassung der Lastoberschwingungen und Blindleistungskomponenten einen gleich großen, aber gegenphasigen Strom zu den Oberschwingungen, der in das Energieversorgungs- und Verteilungssystem eingespeist wird. Dadurch wird die Funktion der Oberschwingungsunterdrückung und dynamischen Blindleistungskompensation realisiert.

Grundlegende Eigenschaften:

1. Echtzeitverfolgung und dynamische Kompensation
Es wird eine Erfassungstechnologie basierend auf der Theorie der momentanen Blindleistung eingesetzt, die eine Echtzeiterfassung des Oberschwingungsstroms durchführt und automatisch die Änderung der Oberschwingungen im Netz durch Verfolgung und Regelung des Momentanstroms nachführt. Es zeichnet sich durch hohe Steuerbarkeit und schnelles Ansprechverhalten aus.
2. Hervorragende Filtereigenschaften
Die Filterleistung ist unbeeinflusst von der Systemimpedanz und frei von Resonanzrisiko.
3. Flexible Kompensationsarten
Ein Gerät erfüllt mehrere Zwecke, d.h. es kann sowohl Oberschwingungsströme filtern als auch Blindleistung kompensieren und somit den Leistungsfaktor verbessern.
4. DSP-Intelligentüberwachung
Die Hochgeschwindigkeits-DSP-Erfassung und -Berechnung gewährleistet eine präzise und wirksame Erfassung und Kompensationsregelung der Oberschwingungen, verfügt gleichzeitig über Funktionen zur intelligenten Überwachung und automatischen Fehlerdiagnose; verfügt über eine Fernkommunikationsschnittstelle und ermöglicht Echtzeitüberwachung über einen PC.
5. Fortschrittliche Leistungsumrichterauslegung
Es werden die neuesten IGBT-Hochfrequenzschaltelemente eingesetzt, und der Hauptstromkreis verwendet die Dreiphasen-Brücken-Vollsteuer-PWM-Stromrichtertechnologie mit Eigenschaften wie kompakter Bauweise, hohem Wirkungsgrad und hoher Zuverlässigkeit. Die fortschrittliche Multiplextechnologie ermöglicht die Erweiterung der Geräteleistung.
6. Standardisierte Modulbauweise
Der Leistungsteil und der Steuerteil sind modular oder komponentenbasiert aufgebaut, was die Zuverlässigkeit und Wartungsfreundlichkeit während des Betriebs erhöht und gleichzeitig eine standardisierte Fertigung ermöglicht.

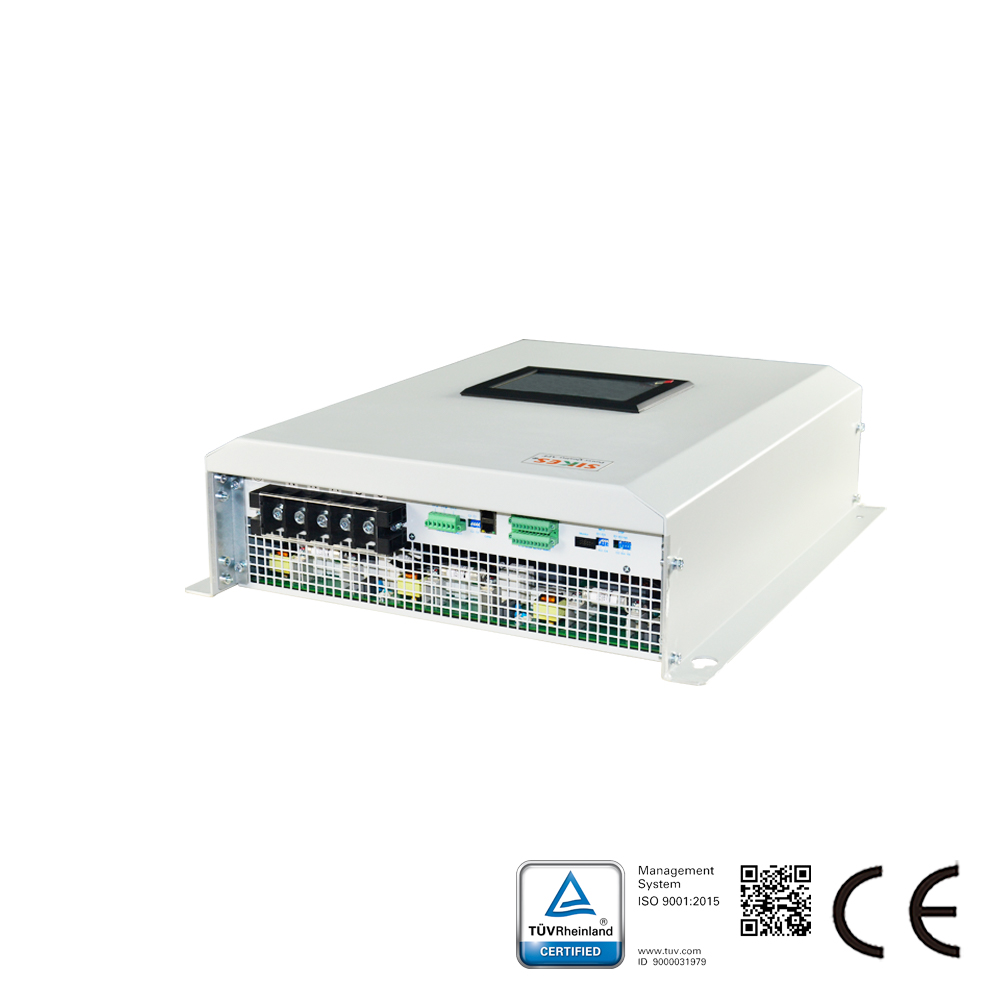

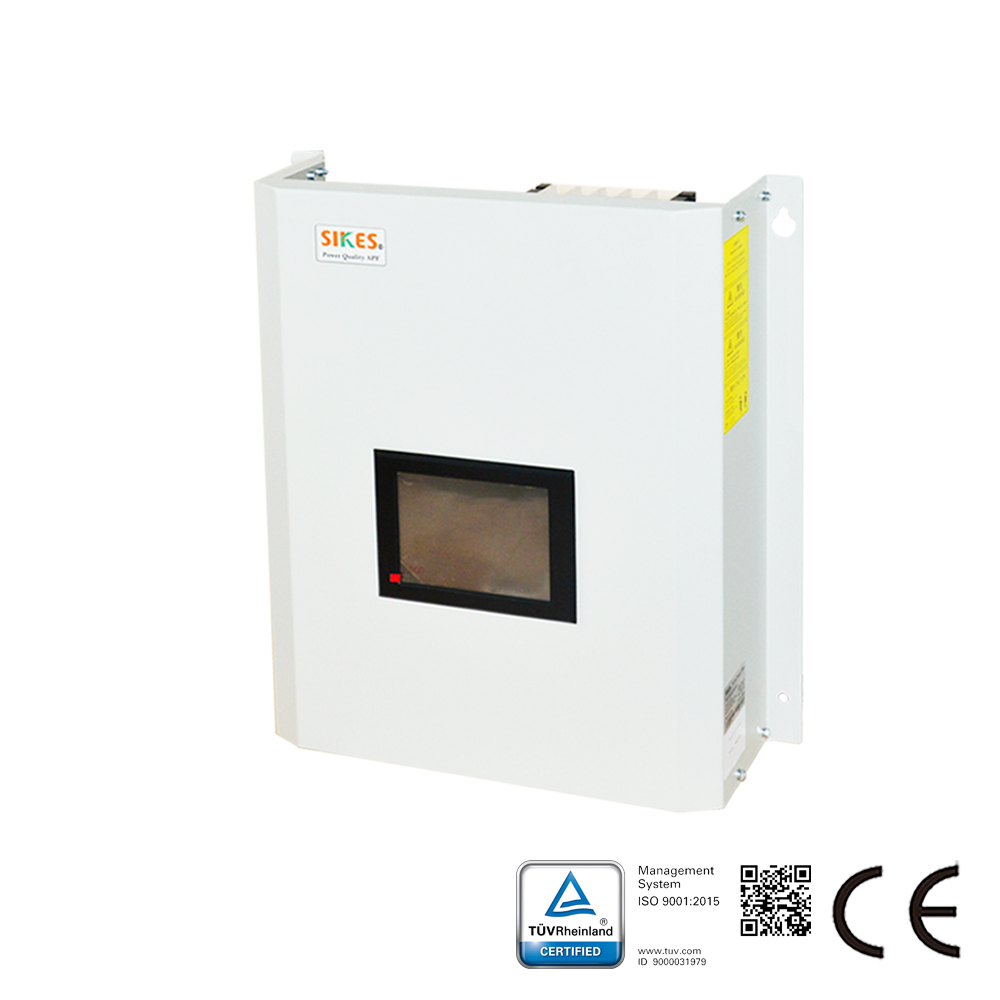

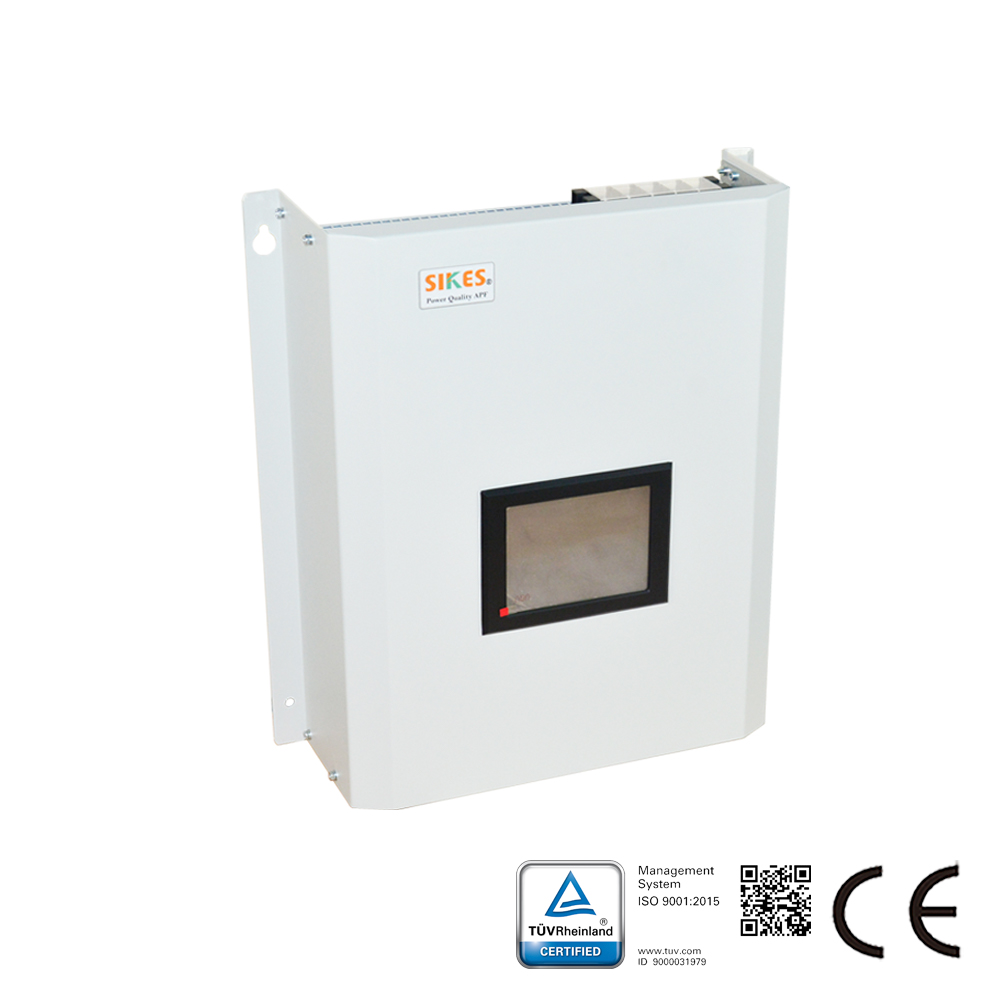

Merkmale des aktiven Harmoniefilters:
1. Die kompakte modulare Kombination eignet sich ideal für Rechenzentren und andere Serverräume mit begrenztem Platzangebot;
2. Das Modell in modularer Bauweise folgt dem gleichen Designkonzept wie das Industrieausführungsmodell und weist eine noch höhere Umgebungsanpassungsfähigkeit auf;
3. Die Gesamtansprechzeit des Sikes APF beträgt weniger als 2 Millisekunden, wodurch Oberschwingungen präzise kompensiert werden, um Über- oder Unterkompensation zu vermeiden;
4. Es können sofort Oberschwingungen der 2. bis 50. Ordnung kompensiert werden, was einen breiten Bereich abdeckt;
5. Das Kompensationsziel kann angepasst werden, um die Anforderungen an die Oberschwingungsreduzierung auf kosteneffizienteste Weise zu erfüllen.
6. Mit umfangreichen Funktionsoptionen kann der Schutzgrad der Industrieausführung bis zu IP43 erreichen.
7. Die Industrieausführung verfügt über eine Turmstruktur mit hoher Umgebungsanpassungsfähigkeit und ist für raue Betriebsbedingungen geeignet;
8. Die Industrieausführung ist mit einem unabhängigen Luftkanal und Furnierlager ausgestattet, um den stabilen Betrieb der Maschine zu gewährleisten.
