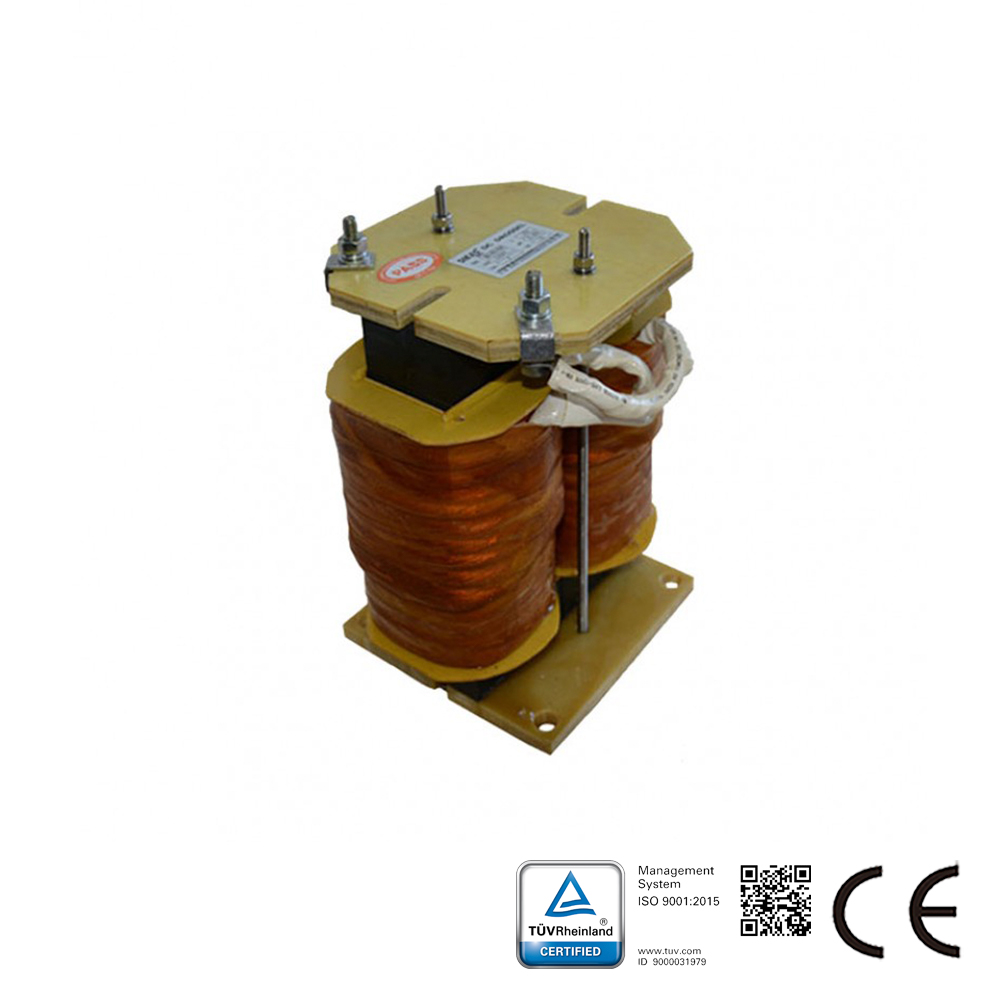

Diese Serie von Drosseln ist für Hochfrequenz-Wechselrichter-Schaltungen konzipiert und geeignet für Stromversorgungssysteme mit einer Frequenz von 10-30 kHz Wechselstrom und einer Nennspannung unter 1 kV. Sie bildet eine Reihenschaltung in Hochfrequenzkreisen für harmonische Komponenten, die den sicheren und zuverlässigen Betrieb anderer elektrischer Bauteile schützt; sie kann ebenfalls die Stromwelligkeit reduzieren, kontinuierlichen Strom gewährleisten und die Qualität der Stromversorgung verbessern, wenn die Induktivität einen bestimmten Wert erreicht.

Serienmerkmale
Nennleistung: 0,75 kVA bis 1000 kVA
Phasentyp: Einphasig / Dreiphasig
Systemspannung: üblich 0,4 kV, unter 1 kV
Nennstrom: 10 A bis 2000 A
Kernmaterial: Hochfrequenz-Magnetkern (geringe Remanenz, geringe Verluste)
Externe Komponenten: Hochfeste Isoliermaterialien als Befestigungselemente
Impedanz: 1 % / 4,5 % / 5 % / 6 % / 12 % / 13 %
Netzfrequenz: 10 kHz bis 30 kHz
Schutzart: IP00
Betriebstemperaturbereich: –20 °C bis +50 °C, optimal bei 40 °C
Isolationsklasse: Klasse F / H
Industrienorm: GB10229-1988
Zertifizierung: CE

Anwendung:
Hochfrequenz-Stromversorgung oder Hochfrequenzschaltungen
