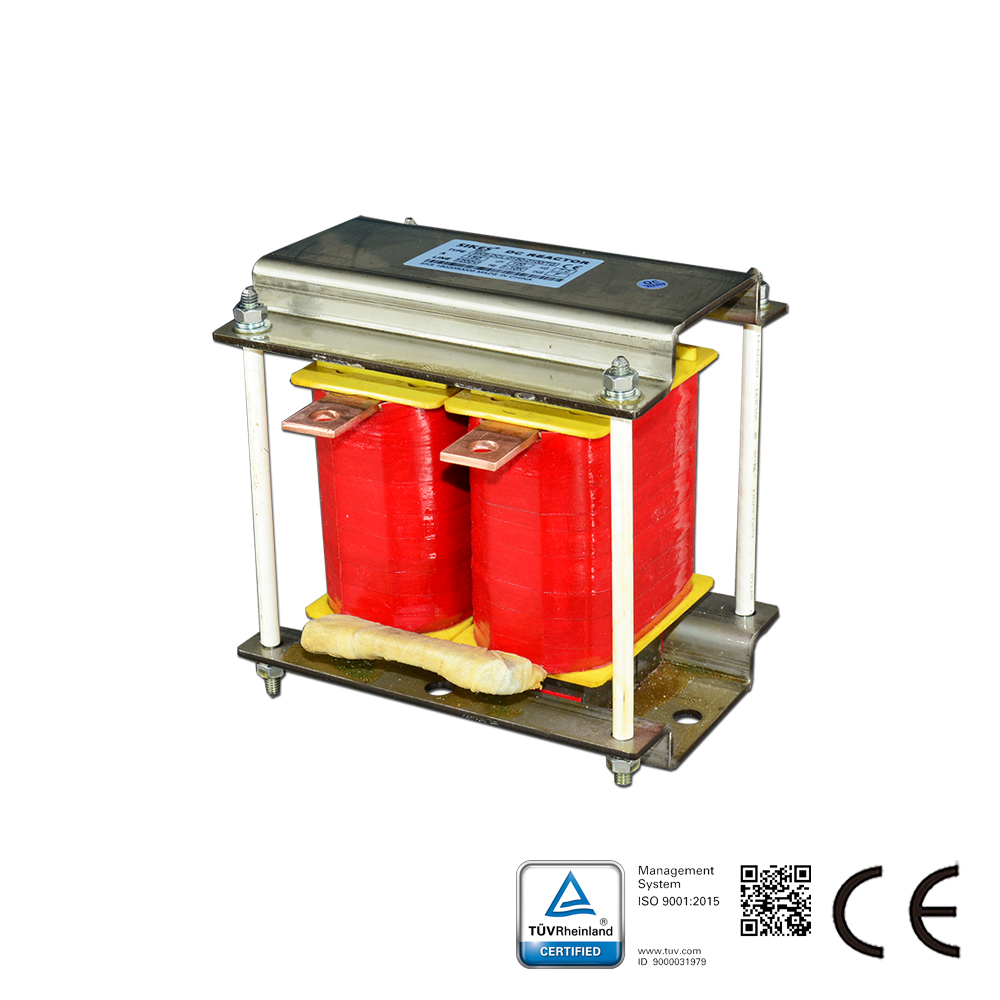

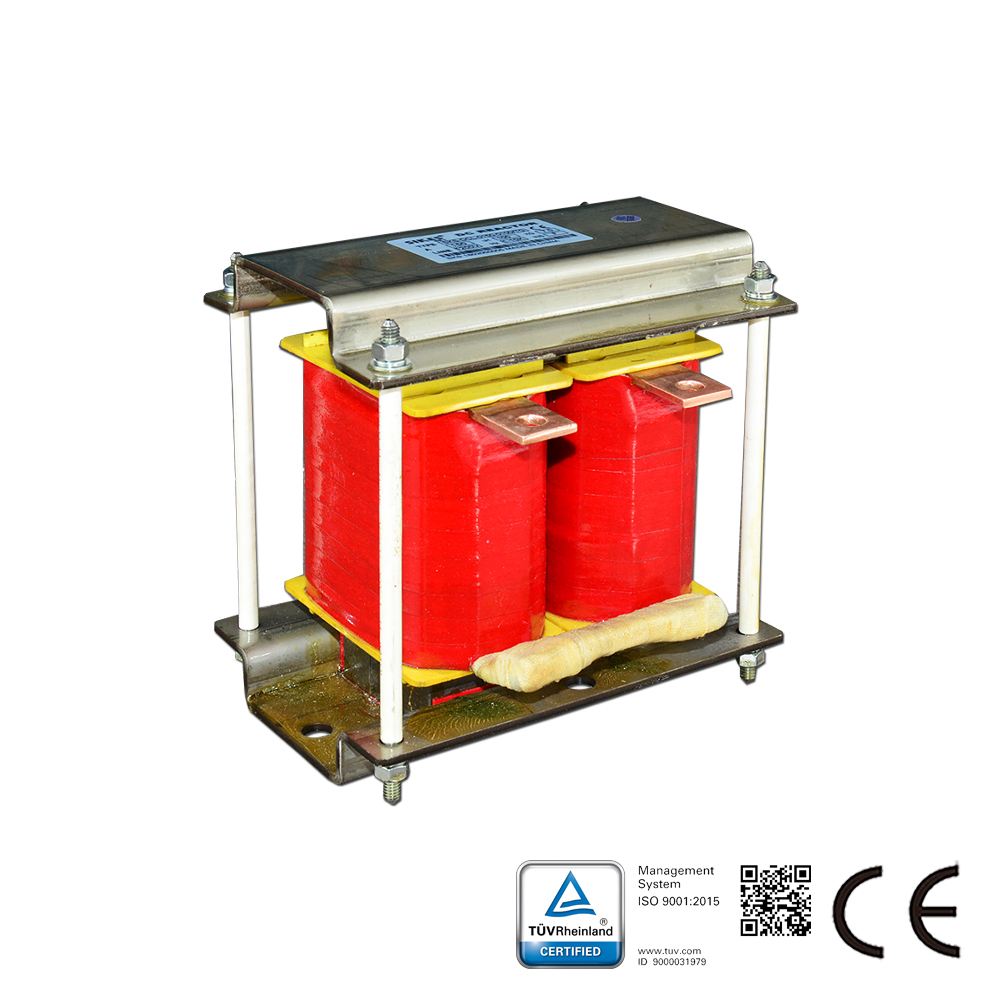

Beschreibung des DC-Drossels:

Der Eisen-Silizium-Gleichstromdrossel besteht aus einem Si-Fe-Magnetpulverkern.

Über den Si-Fe-Magnetpulverkern:

Der Si-Fe-Magnetpulverkern besteht aus 94% Fe und 6% Si. Er wird von Magnetics als XFlux und von CSC als MegaFlux bezeichnet. Er hat eine Sättigungsflussdichte von 16000 Gs und hervorragende DC-Vorspannungseigenschaften. Die Kernverluste sind geringer als bei Eisenpulverkernen und es gibt kein Problem der thermischen Alterung. Er ist besonders geeignet für Anwendungen in Hochstrom-Drosseln, Leistungsinduktivitäten zur Energiespeicherung, PFC-Drosseln usw. Er wird auch häufig in Solar-, Windenergie- und Hybridfahrzeugen eingesetzt.

Eisen-Silizium-Gleichstrom-Drossel:
Nennstrom: 100-1000 A;
Schaltfrequenz: 10 kHz – 1000 kHz.

Eigenschaften der Gleichstromdrossel:
1) Hervorragende Temperaturstabilität
2) Geringere magnetische Verluste als Produkte aus Eisenpulverkern
3) Hoher Bmax von 16000 Gauß
4) Gute Gleichstrom-Vormagnetisierungsleistung
5) Niedrige Magnetostriktion
6) 100% bleifrei (Pb) und RoHS-konform

Normen der Gleichstromdrossel:
GB 1094.6-2011, JB/T 9644-1999, JB 5346-1998, JB 9644-1999

Anwendung der DC-Drossel:
1) Online-Rauschfilter (PFC)
2) Impuls-Sperrwandler-Transformator
3) Leistungsfaktorkorrektur
4) Ausgangsdrossel für Schaltnetzteil
5) AC/DC-Filter
6) Leistungsdrossel zur Energiespeicherung (Solar-, Windenergie usw.)
7) Leistungsdrossel für militärische und industrielle Zwecke
