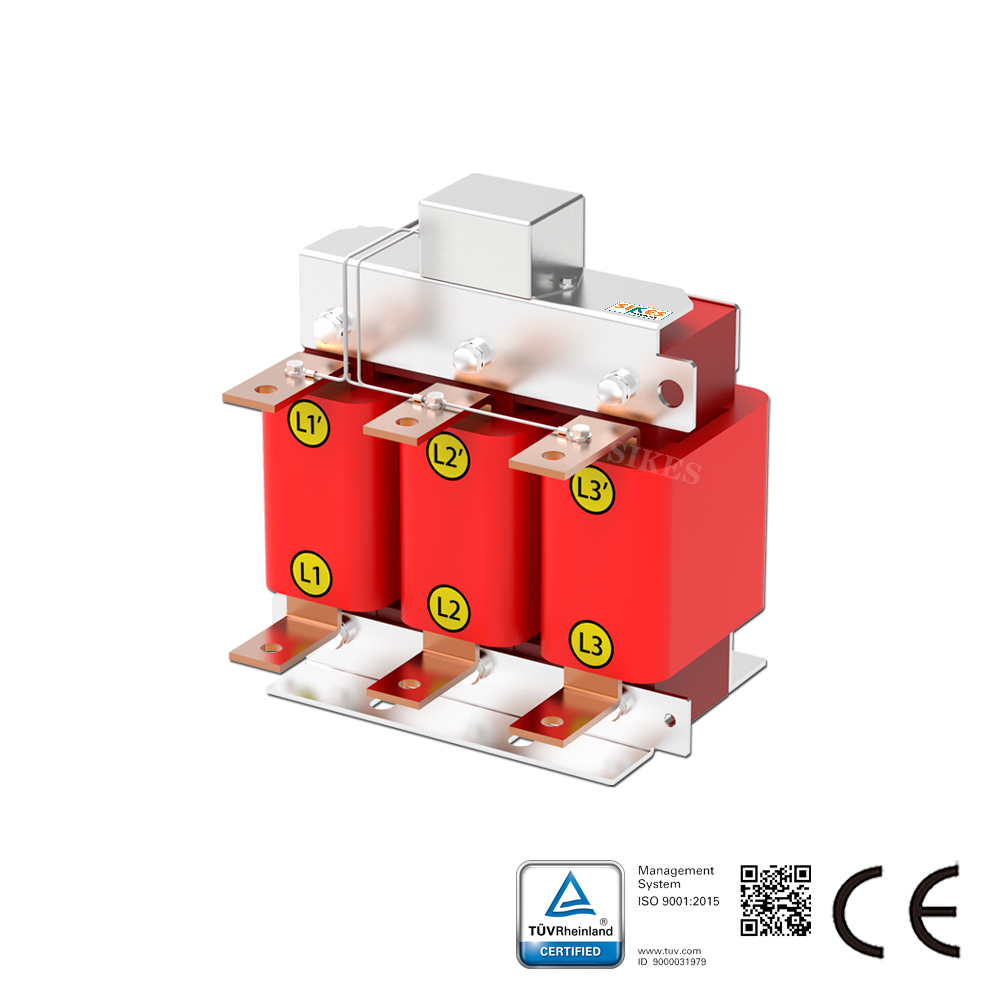

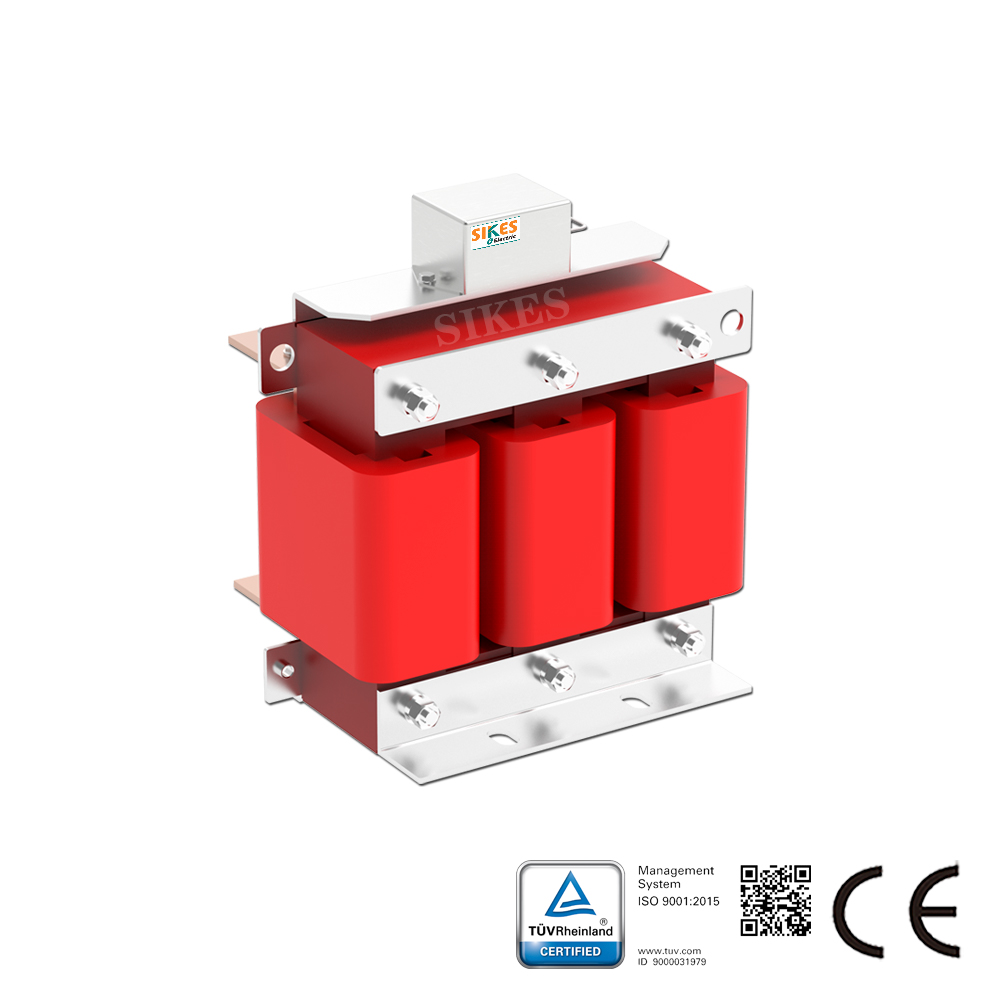

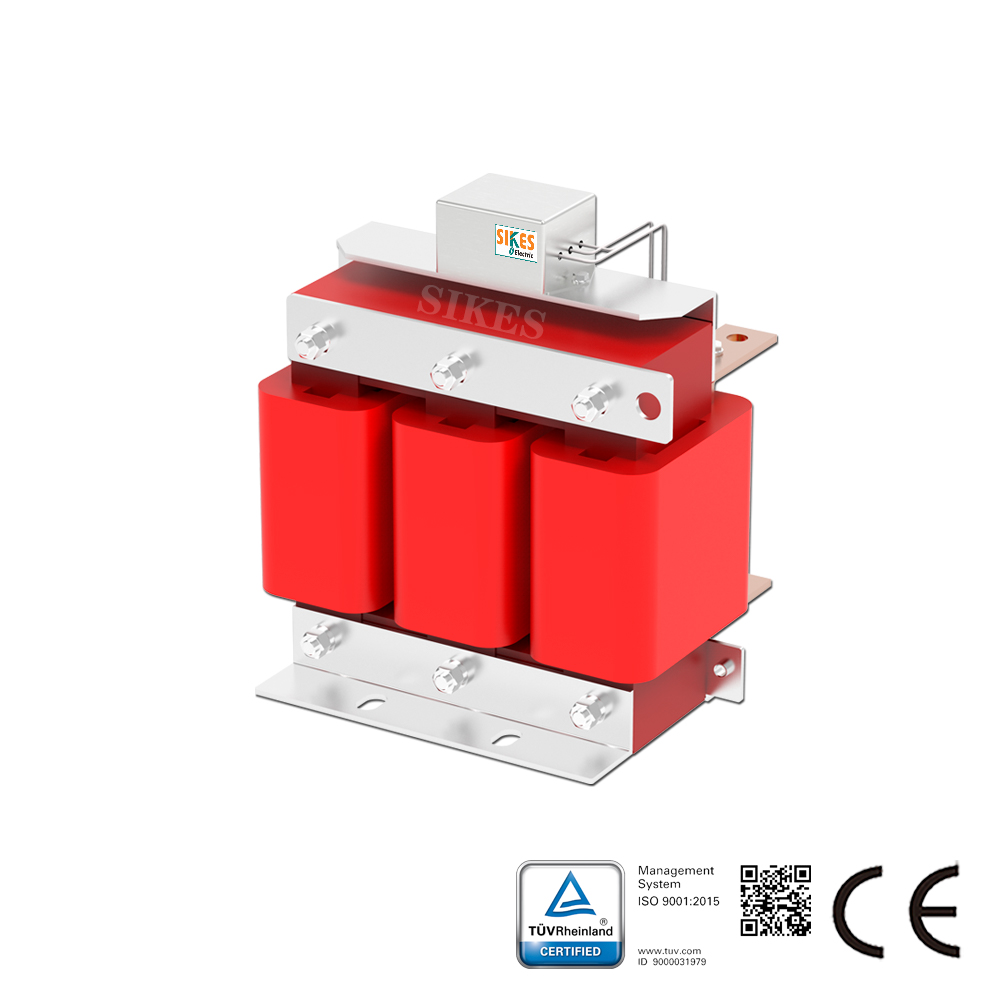

Beschreibung von Dv/dt-Filtern

Die SIKES DV/DT-Filter verringern die Isolationsbelastung von Motoren durch Absenkung des dU/dt-Wertes der Ausgangsspannung des Frequenzumrichters. Je nach Modell können sie bei Kabellängen von bis zu 100 bis 300 m eingesetzt werden.
Darüber hinaus sind die Geräte für eine maximale Schaltfrequenz von 200 kHz ausgelegt. Bei geringeren Schaltfrequenzen erzeugen die Filter weniger Wärme. Der Motor ist nicht für den Einsatz mit einem Frequenzumrichter in Nachrüstanwendungen vorgesehen.
Der Du/Dt-Filter stellt eine wirtschaftliche Alternative zum Sinusfilter dar.

DV/DT-Filter unterstützen unsere Kunden durch:

1. effektive Reduzierung der dt/dv-Spannung an den Enden von Umrichter-Servomotoren;
2. Verhinderung vorzeitiger Alterung und Ausfalls von Übertragungskabeln und Servomotorwicklungen;
3. Verlängerung der Lebensdauer und Betriebsdauer von Servomotoren sowie Steigerung der Servozuverlässigkeit;
4. Reduzierung von Störungen an benachbarten Geräten und Schaltkreisen;
5. Verringerung des Erdableitstroms des Motors;
6. Minimierung von Störungen beim Einschalten des Schütz zwischen Filtern und Motoren;
7. effektive Absenkung der Spitzenspannungsimpulse an Servomotorenden;
8. Erfüllung der Ausgangsanforderungen nach IEC 60034-17 und 60034-25.

Technische Daten DV/DT-Filter:
Nennspannungsbereich: 3*380±10%
DV/DT≤1000μS
Schutzart: IP00
Überlastfähigkeit: 150% 60S, 120% 60min
Isolierklasse: F
Dielektrische Festigkeit: AC4000V/5mA/60s
Isolationswiderstand: Kern-Wicklung, ≥100MΩ (DC1000V);
Kühlung: AN

Anwendungsbereiche von Sinusfiltern:
Ventilatoren, Förderbänder, Pumpen
HLK-Anlagen, Kompressoren
Aufzüge, Krane, Windkraftanlagen, USV, ENS
Motorantriebe mit langen Kabeln
Motorantriebe mit mehreren parallel geschalteten Motoren
Mittelspannungsanwendungen (eingesetzt vor dem Aufwärtstransformator)
