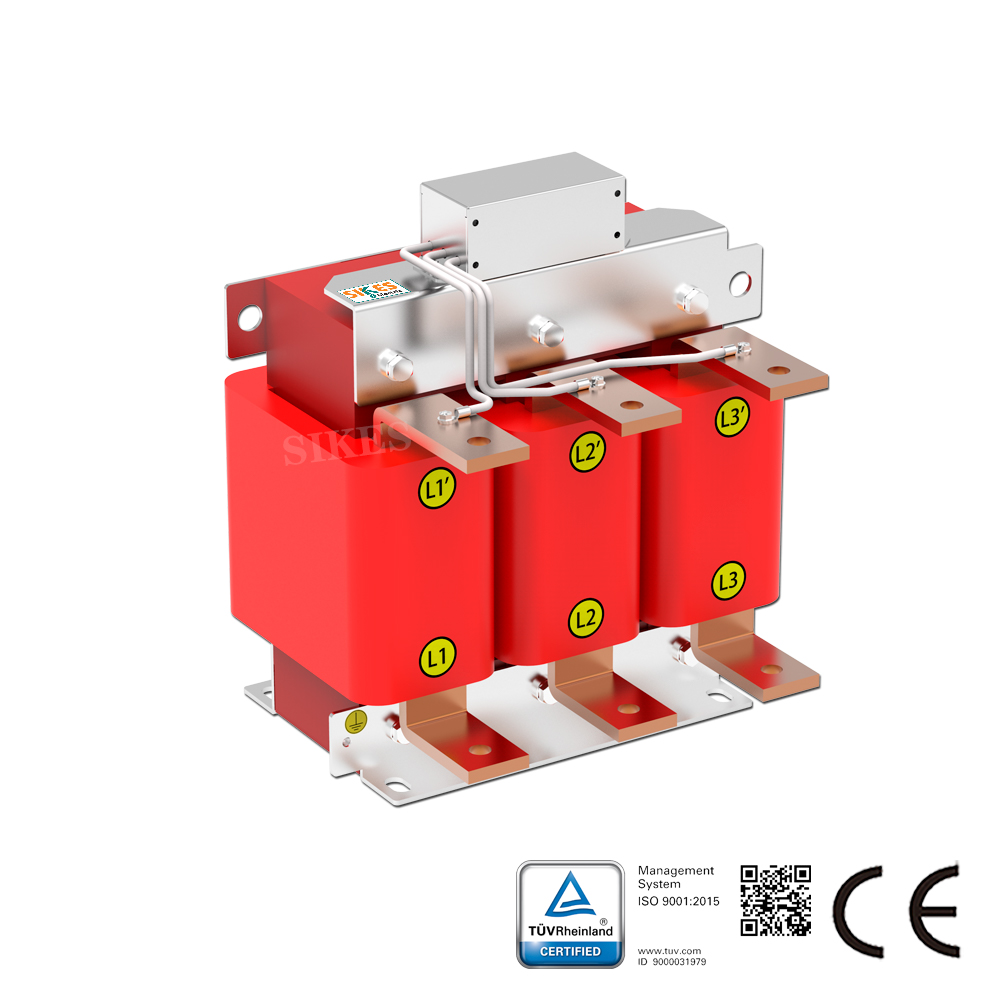

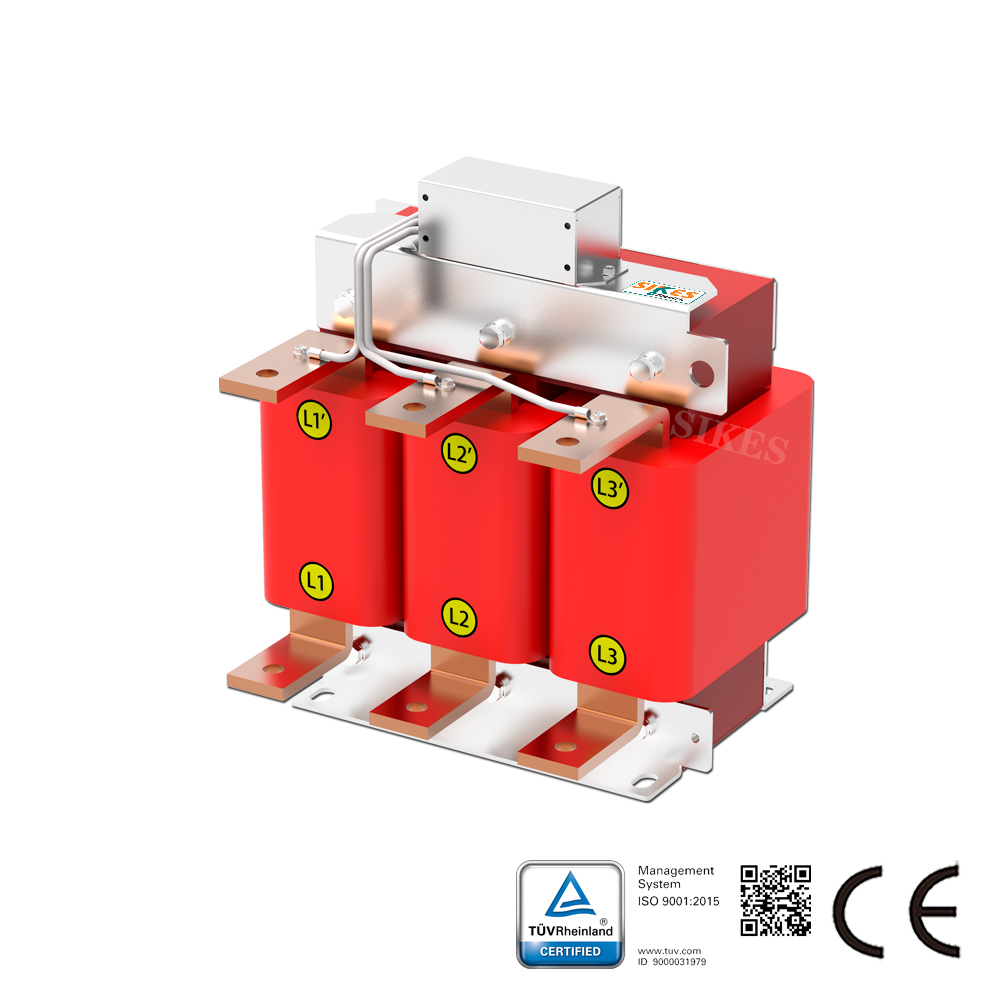

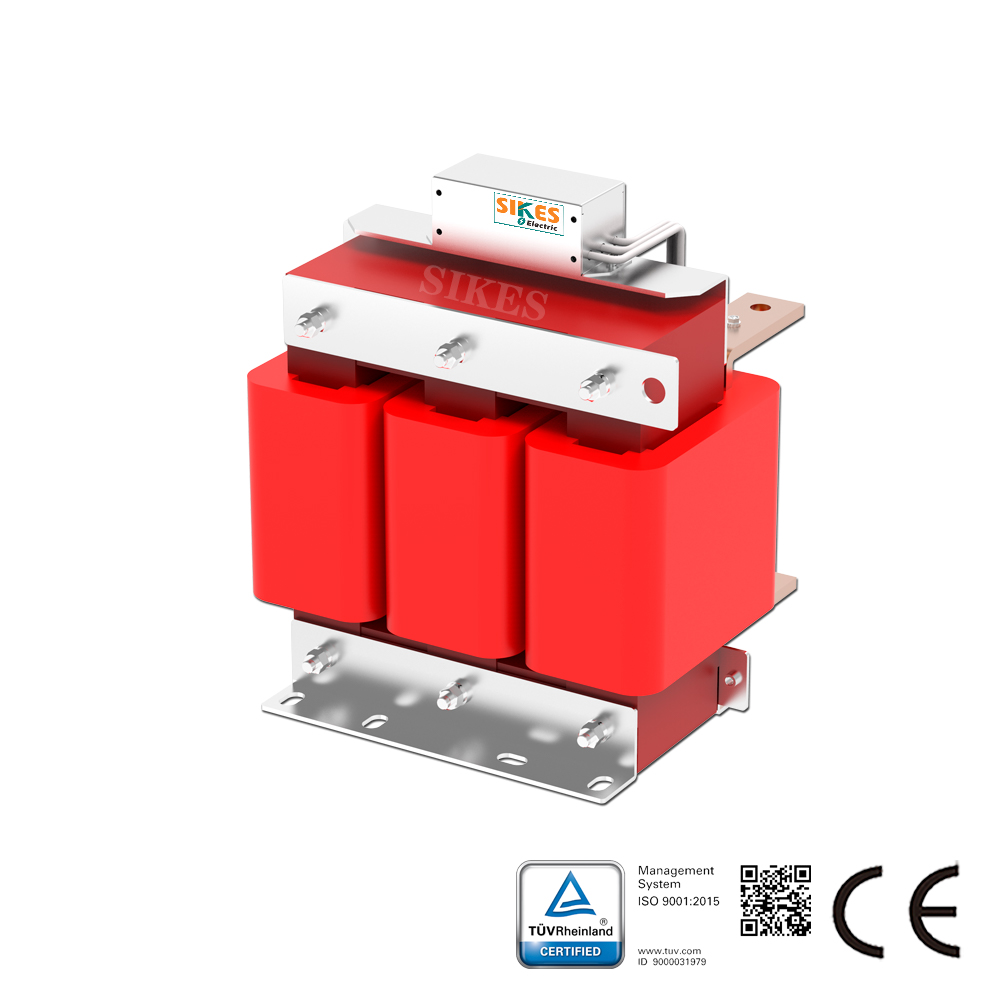

Beschreibung von Dv/dt-Filtern

Die SIKES DV/DT-Filter verringern die Isolationsbelastung von Motoren durch Absenkung des dU/dt-Wertes der Ausgangsspannung des Frequenzumrichters. Je nach Modell können sie bei Kabellängen von bis zu 100 bis 300 m eingesetzt werden.
Darüber hinaus sind die Geräte für eine maximale Schaltfrequenz von 200 kHz ausgelegt. Bei geringeren Schaltfrequenzen erzeugen die Filter weniger Wärme. Der Motor ist nicht für den Einsatz mit einem Frequenzumrichter in Nachrüstanwendungen vorgesehen.
Der Du/Dt-Filter stellt eine wirtschaftliche Alternative zum Sinusfilter dar.

Die dv/dt-Filter können unsere Kunden unterstützen:
1. durch effektive Reduzierung der dt/dv-Spannung an den Enden des Servomotors des Umrichters;
2. durch Verhinderung vorzeitiger Alterung und Bruch des Übertragungskabels und der Servomotorwicklung;
3. durch Verlängerung der Lebensdauer von Servomotoren und der Betriebsdauer, Verbesserung der Servozuverlässigkeit;
4. durch Reduzierung von Störungen an nahegelegenen Geräten und Schaltkreisen;
5. durch Reduzierung des Erdableitstroms des Motors;
6. durch Reduzierung von Störungen beim Einschalten des Schützes zwischen Filtern und Motoren;
7. durch effektive Reduzierung der Spitzenspannung an den Enden des Servomotors;
8. durch Erfüllung der Ausgangsanforderungen der Normen IEC 60034-17, 60034-25.

Technische Daten des DV/DT-Filters:
Nennspannungsbereich: 3*380±10 %
DV/DT: ≤1000 V/μS
Schutzart: IP00
Überlastfähigkeit: 150 % 60 s, 120 % 60 min
Isolierstoffklasse: H
Dielektrische Festigkeit: AC 4000 V/5 mA/60 s
Isolationswiderstand: Kern-Wicklung, ≥100 MΩ (DC 1000 V);
Kühlung: AN

Anwendungsbereiche von Sinusfiltern:
Ventilatoren, Förderbänder, Pumpen
HLK-Anlagen, Kompressoren
Aufzüge, Krane, Windkraftanlagen, USV, ENS
Motorantriebe mit langen Kabeln
Motorantriebe mit mehreren parallel geschalteten Motoren
Mittelspannungsanwendungen (eingesetzt vor dem Aufwärtstransformator)
