Produktbeschreibung:

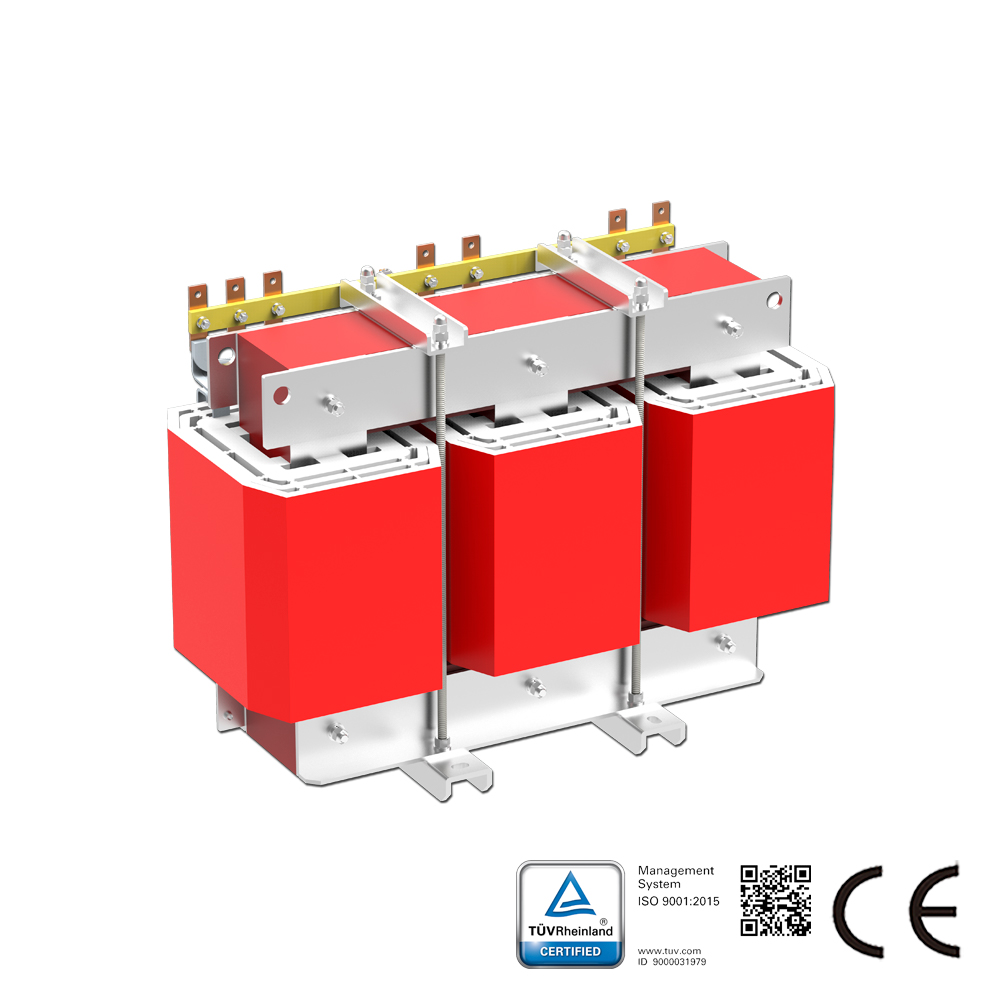

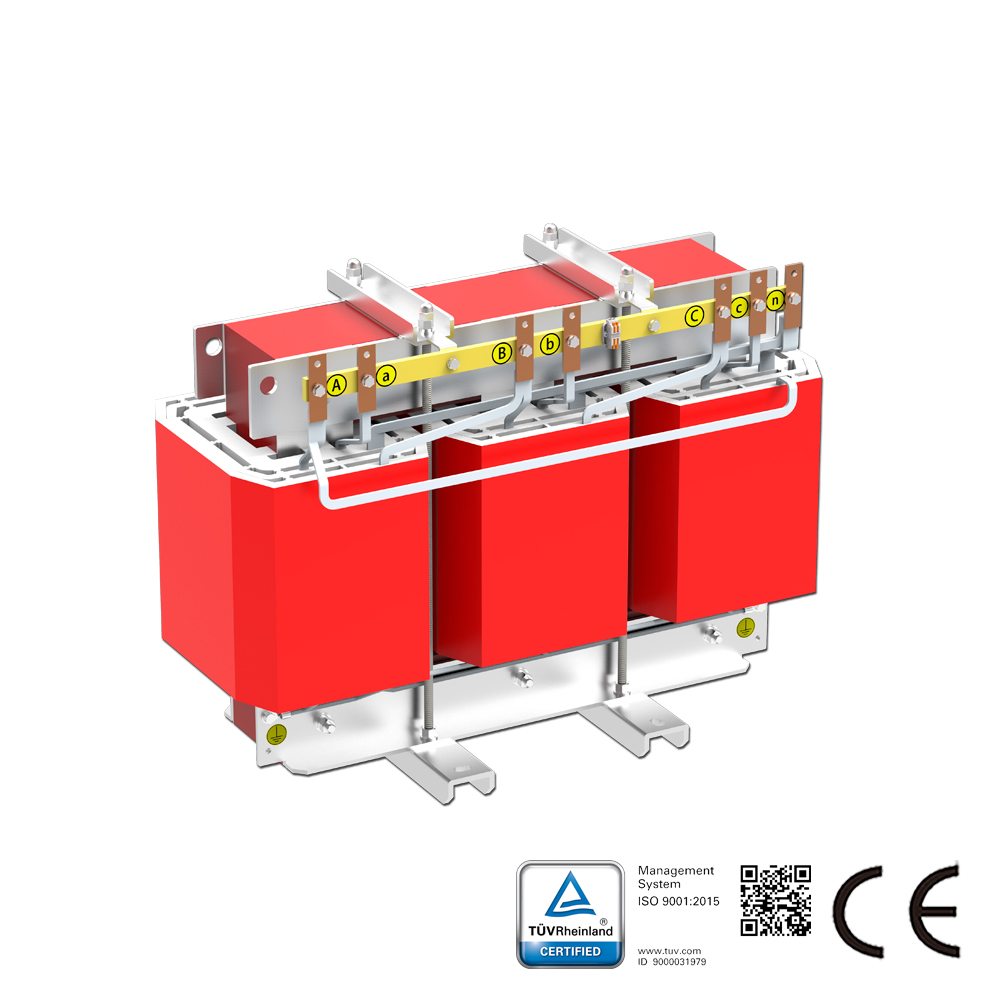

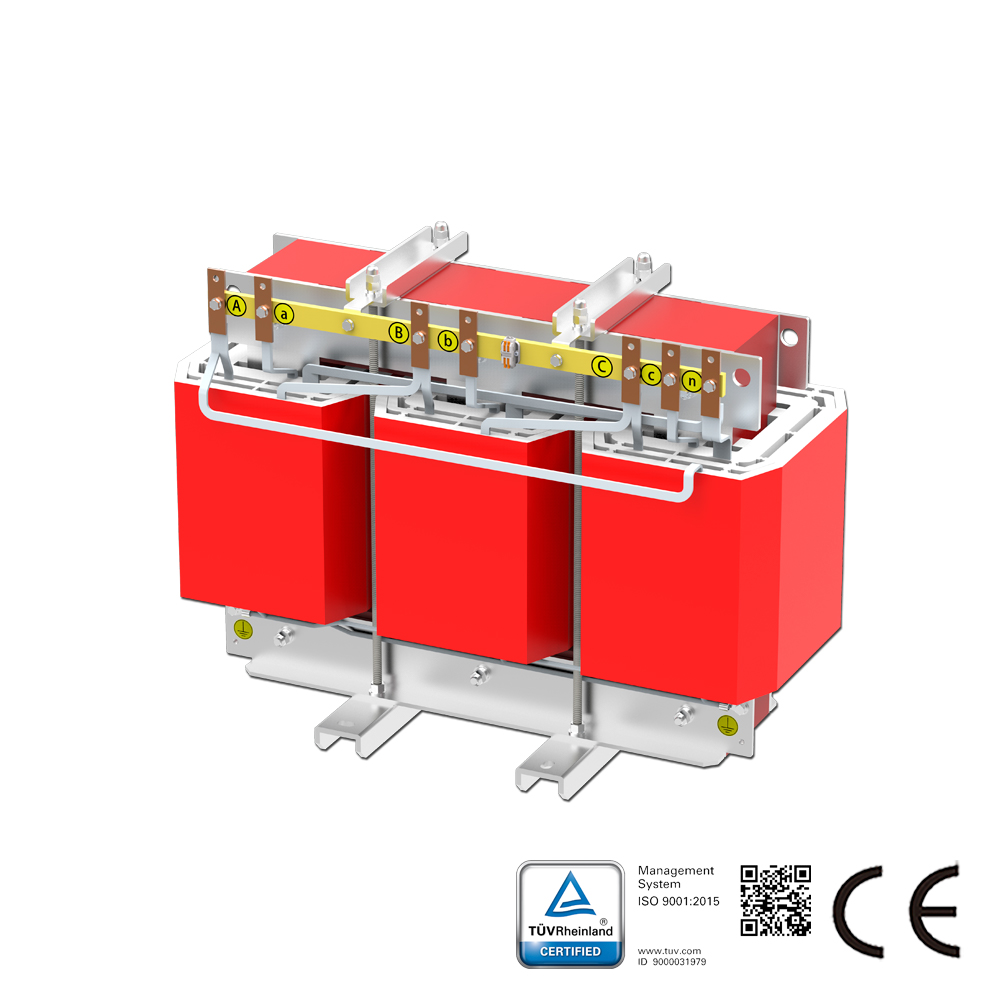

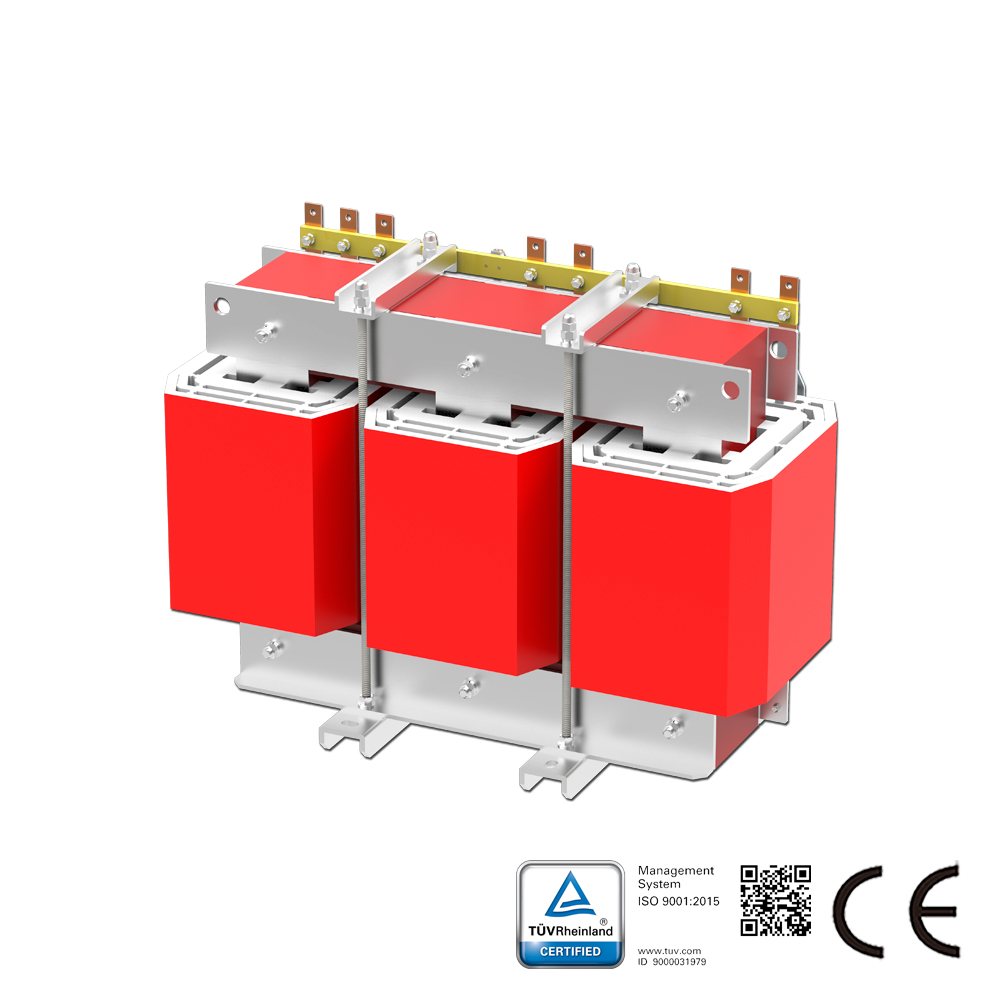

Der K13-Faktor-Drehstrom-Trenntransformator ist ein dreiphasiger Trockentrenntransformator, der speziell für nichtlineare Lasten mit hohem Oberschwingungsanteil ausgelegt ist. Sein Kern ist für K=13 ausgelegt, wodurch er die durch Oberschwingungsströme verursachte zusätzliche Erwärmung bewältigen und einen stabilen Betrieb unter hohen Oberschwingungsbedingungen gewährleisten kann. Geeignet für mittlere bis hohe Oberschwingungsszenarien (THDi ≤ ca. 60%), ermöglicht er den Betrieb mit 70%–90% nichtlinearer Lasten (z. B. Rechenzentren, USV, Frequenzumrichter).

Kernfunktion: Eliminiert keine Oberschwingungen, sondern kontrolliert durch spezielles Design die Oberschwingungserwärmung, verhindert Wicklungsüberhitzung und verlängert die Lebensdauer.

Basisdaten:

Bemessungsleistung: 10kVA ~ 1000kVA
Eingangsspannung: Drehstrom 380V-690V (±10%)
Ausgangsspannung: Drehstrom 380V-690V (±10%)
Frequenz: 50/60Hz
Schaltgruppe: Dyn11
Kühlungsart: AN (natürliche Luftkühlung) / AF (Zwangsbelüftung)
Isolationsklasse: Klasse F (155°C), Klasse H (180°C)
Schutzart: IP00 / IP20 / IP54
Normen: IEC 60076-11, UL 5085, GB 6450

Wesentliche Konstruktionsmerkmale (Abgrenzung zu Standardtransformatoren)

Wicklungsausführung:
Verwendung von Leitermaterial mit einer Temperaturbeständigkeit über 180 °C zur Widerstandsfähigkeit gegen Abdeckungseffekte und Oberschwingungserwärmung
Vergrößerter Leiterquerschnitt und optimierter Wicklungsprozess zur Reduzierung zusätzlicher Oberschwingungsverluste
Erhöhte Neutralleiterkapazität (geeignet für Drehstromunsymmetrie und Nullsystem-Oberschwingungen)

Kern: Verwendung verlustarmer Siliziumstahlbleche zur Reduzierung der Eisenverluste und zur Senkung der Temperaturerhöhung

Isolation & Abschirmung: Galvanische Trennung zwischen Primär- und Sekundärwicklung + elektrostatische Abschirmung zur Unterdrückung von Gleichtaktstörungen und zur Reduzierung der Neutralleiter-Erde-Spannung

Temperaturerhöhungsbegrenzung: Unter K13-Oberschwingungsbelastung überschreitet die Wicklungstemperaturerhöhung die Grenzwerte der Isolierstoffklasse nicht.

Produkteigenschaften:
Hohe Oberschwingungsverträglichkeit: K13-bemessen, optimal geeignet für 70 %–90 % nichtlineare Lasten (USV, Server, Frequenzumrichter, Gleichrichter)

Trockentransformator-Sicherheit: Ölfrei, feuerfest, explosionsgeschützt, wartungsfrei – ideal für Innenräume, Rechenzentren, Krankenhäuser

Hoher Wirkungsgrad & niedrige Geräuschentwicklung: Wirkungsgrad ≥98 %, Geräuschpegel <55 dB (AN-Kühlung)

Lange Lebensdauer & Zuverlässigkeit: Isolierstoffklasse H, optimierte Wärmeableitung, unterstützt 24/7 Dauerhochlast (>95 % Auslastungsfaktor)

Flexible Installation: Kompakte Bauweise, Optionen für Boden- oder Schrankeinbau, geeignet für industrielle und gebäudetechnische Stromverteilung

Normenkonformität: Erfüllt IEC/UL/GB-Normen, geeignet für anspruchsvolle Umgebungen wie Rechenzentren, Industrieanlagen und medizinische Einrichtungen

Typische Anwendungen:
Rechenzentren: Server, USV-Anlagen, Präzisionsklimageräte, PDU-Stromverteilung
Industrieautomation: Frequenzumrichter, Servoantriebe, Gleichstromantriebe, Schweißgeräte
Medizin / Telekommunikation: Medizinische Bildgebung, Operationssaalausrüstung, Kommunikationsbasisstationen, TK-Anlagen
Gewerbegebäude: LED-Beleuchtung, Aufzüge, Büroelektronik-Cluster
