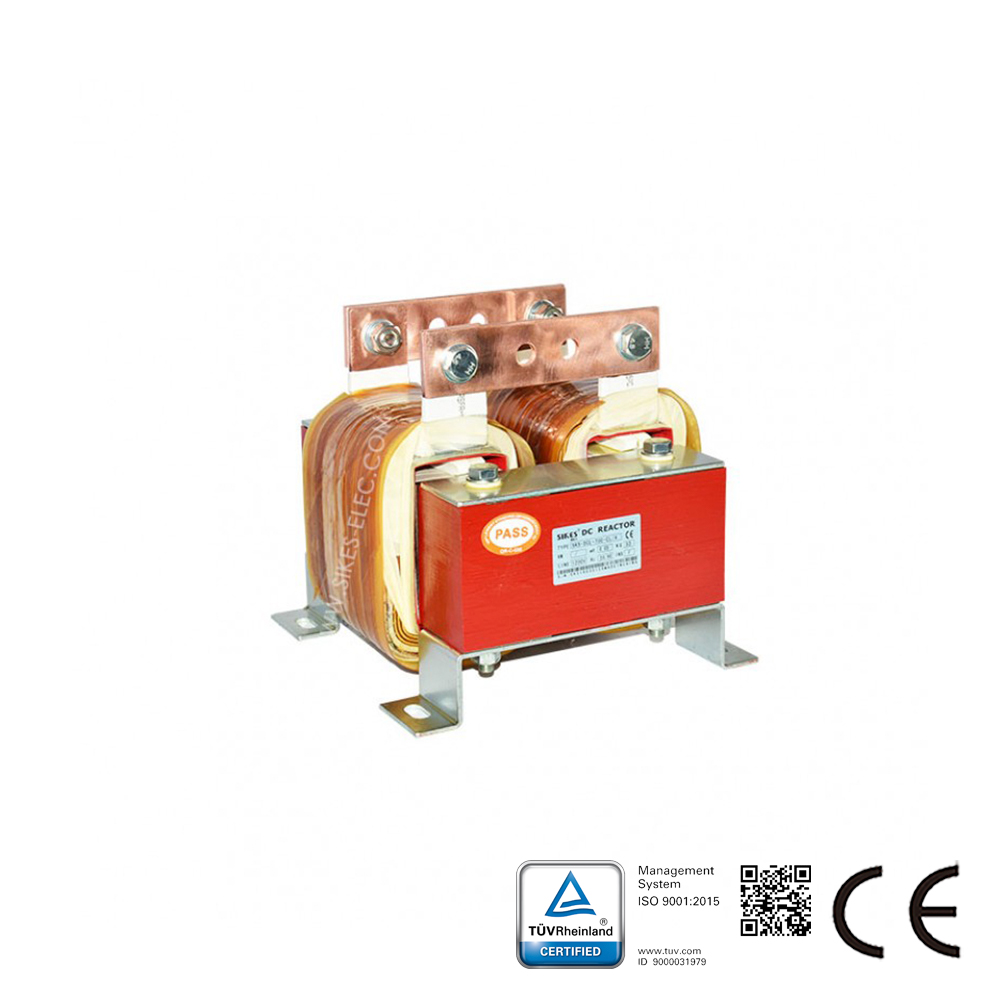

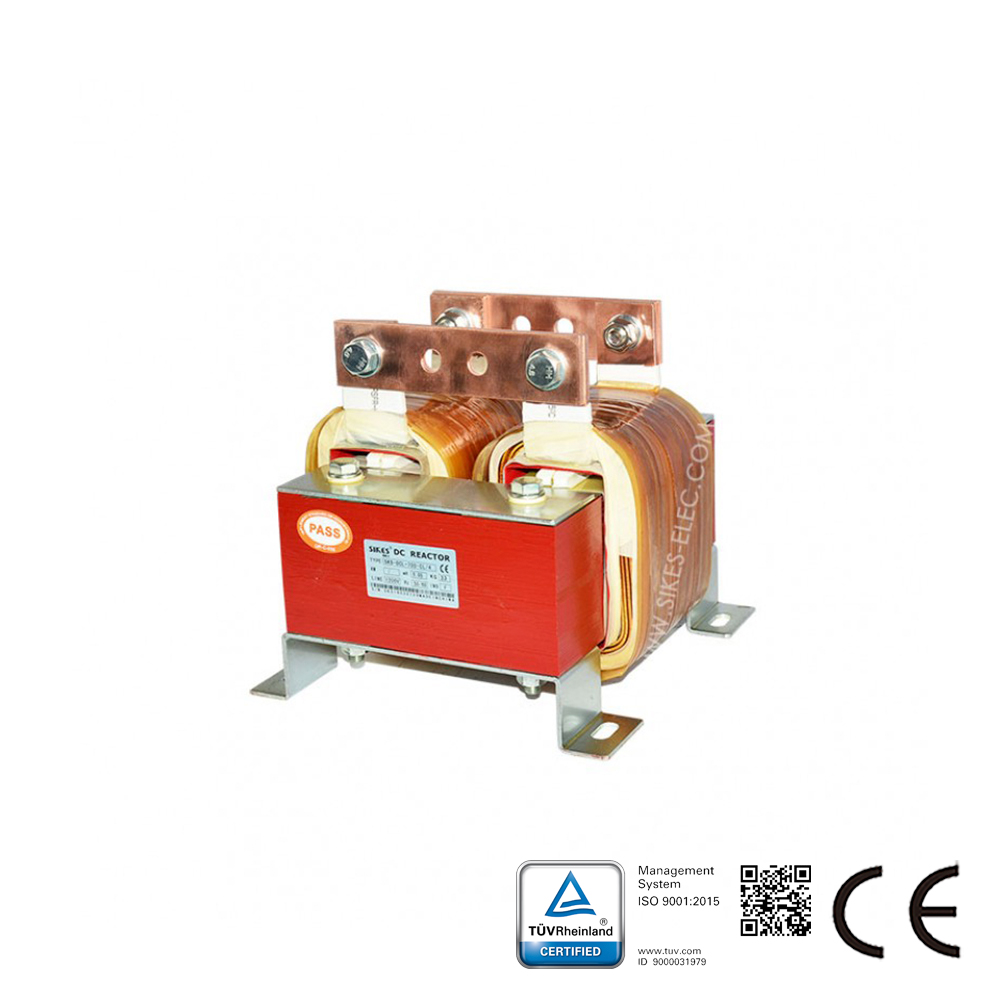

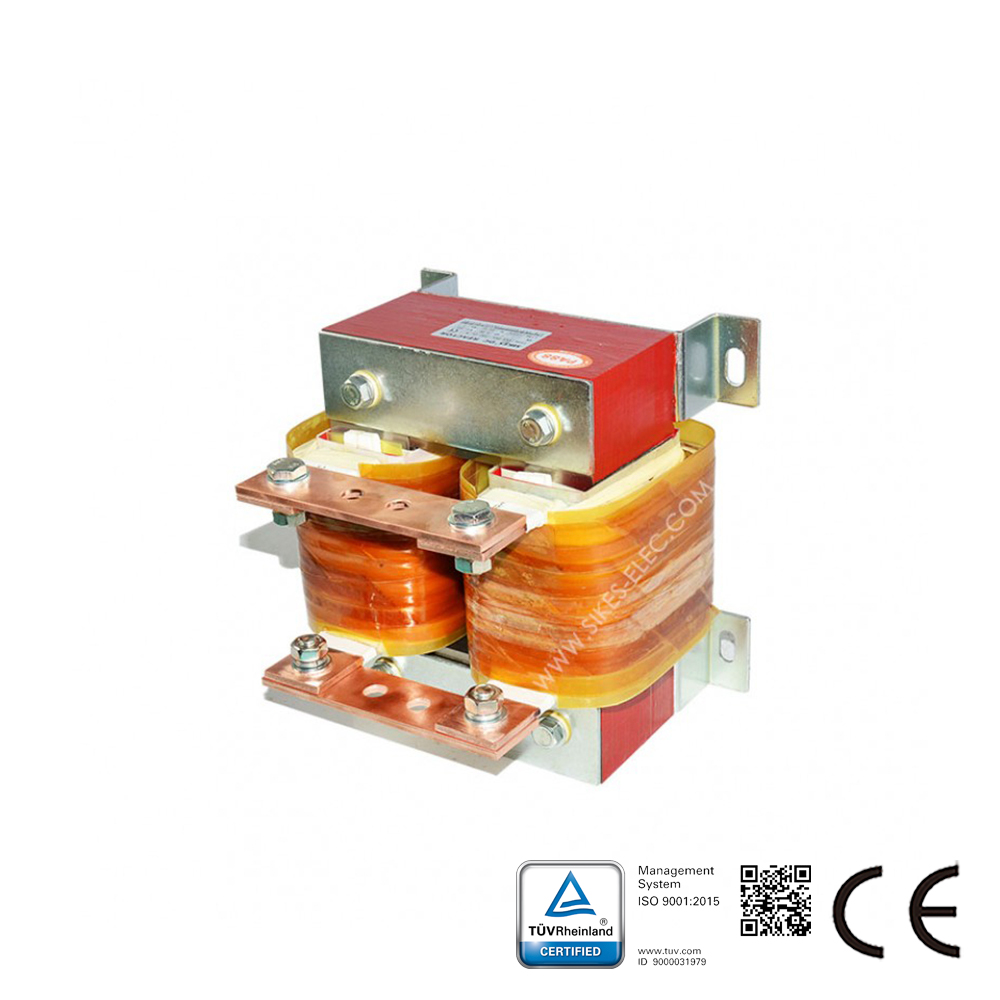

Beschreibung des DC-Drossels:

Magnetische Netzdrosseln realisieren auch den beidseitigen Nutzen von Leitungsdrosseln. Durch den Antrieb verursachte Netzspannungsverzerrungen und -einkerbungen werden von der eingehenden AC-Versorgung gefiltert, und umgekehrt werden durch andere Geräte auf die Leitung aufgebrachte Störungen vom Antrieb gefiltert. Der verfügbare Kurzschlussstrom von der Leitung wird begrenzt. Die DC-Drossel wird auch als Gleichstromdrossel bezeichnet.

Materialeigenschaften des Gleichstromdrossel:
1. Hochtemperaturbeständigkeit: Das innere Isoliermaterial wird in einem rahmenlosen Verfahren verarbeitet, die Temperaturbeständigkeit der Drossel ist hoch, Klasse F oder H optional.
2. Geräuschreduzierung: Der Luftspalt der Drossel wird im Argon-Lichtbogen-Schweißverfahren hergestellt, was zu geringen Geräuschen, geringer magnetischer Streuung und stabiler Induktivität führt.
3. Elektromagnetische Widerstandsfähigkeit: Durch die Folienwicklung besitzt die Drossel eine hohe Widerstandsfähigkeit gegen elektromagnetische Kräfte und eine gute Präsentationsqualität.
4. Kleines Volumen: Kern aus kornorientiertem kaltgewalztem Siliziumstahlblech, der der Drossel hohe Zuverlässigkeit, kleine Baugröße, geringes Gewicht und niedrige Kosten verleiht.

Eigenschaften dieser Serie:
1. Wechselrichter (System)-Spannung: 0,4 kV
2. Spannungsbereich: DC 600 V – 1200 V
3. Dielektrische Festigkeit: Kern-Wicklung, AC 3000 V/50 Hz/5 mA, 60 s ohne Beschädigung (Werksprüfung)
4. Isolationswiderstand: Kern-Wicklung, DC 1000 V, Widerstand > 100 MΩ
5. Geräusch: Weniger als 65 dB (gemessen in 10 m horizontalem Abstand von der Drossel)
6. Norm: GB 19212.1-2008, GB/T1094.6-2011

Anwendung des Gleichstromdrossels:
1. Reduzierung des Stroms im Gleichstromkreis. Sicherstellung eines kontinuierlichen Stromflusses, wenn der Induktivitätswert einen bestimmten Grad erreicht.
2. Reduzierung und Vermeidung von Schäden an der Gleichrichterbrücke und Überhitzung der Kapazität durch Impulsstrom.
3. Verbesserung des Leistungsfaktors, Reduzierung des Wechselstromimpulses auf die Gleichstrom-Sammelschiene, Begrenzung von Netzspannungstransienten.
