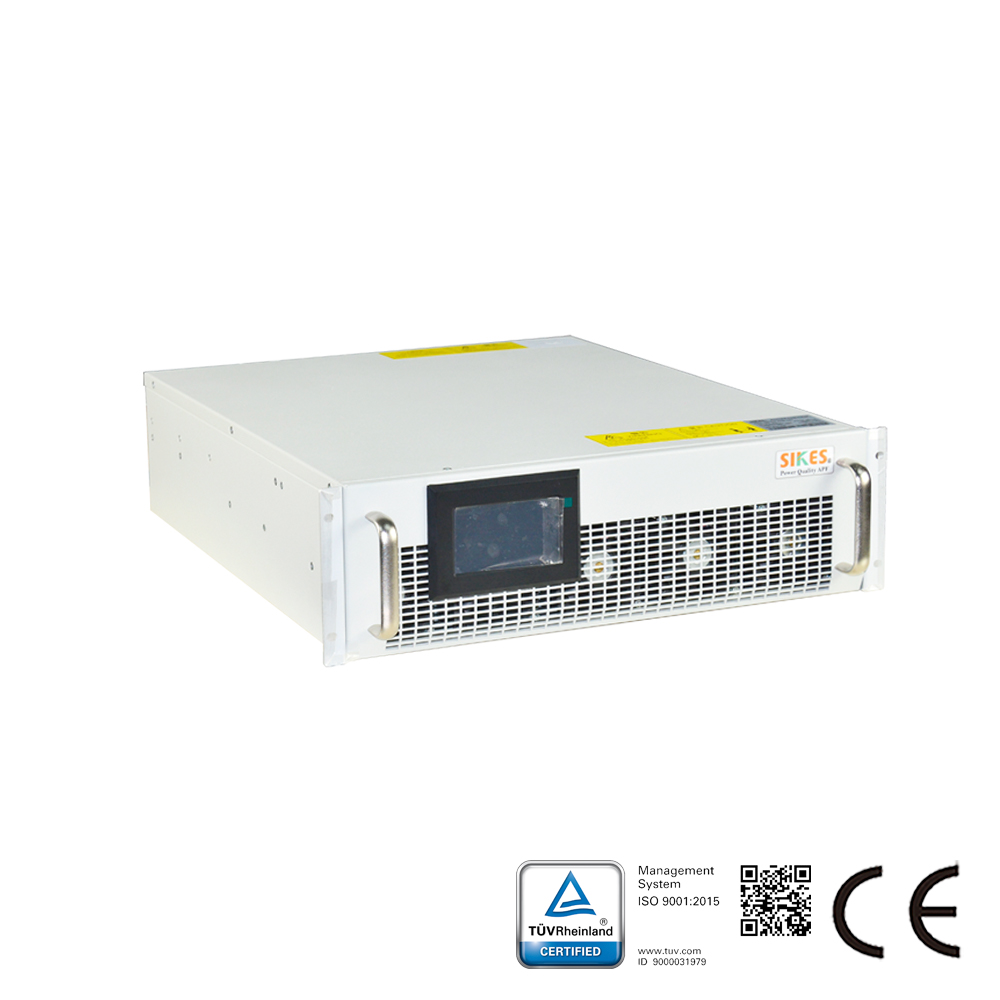

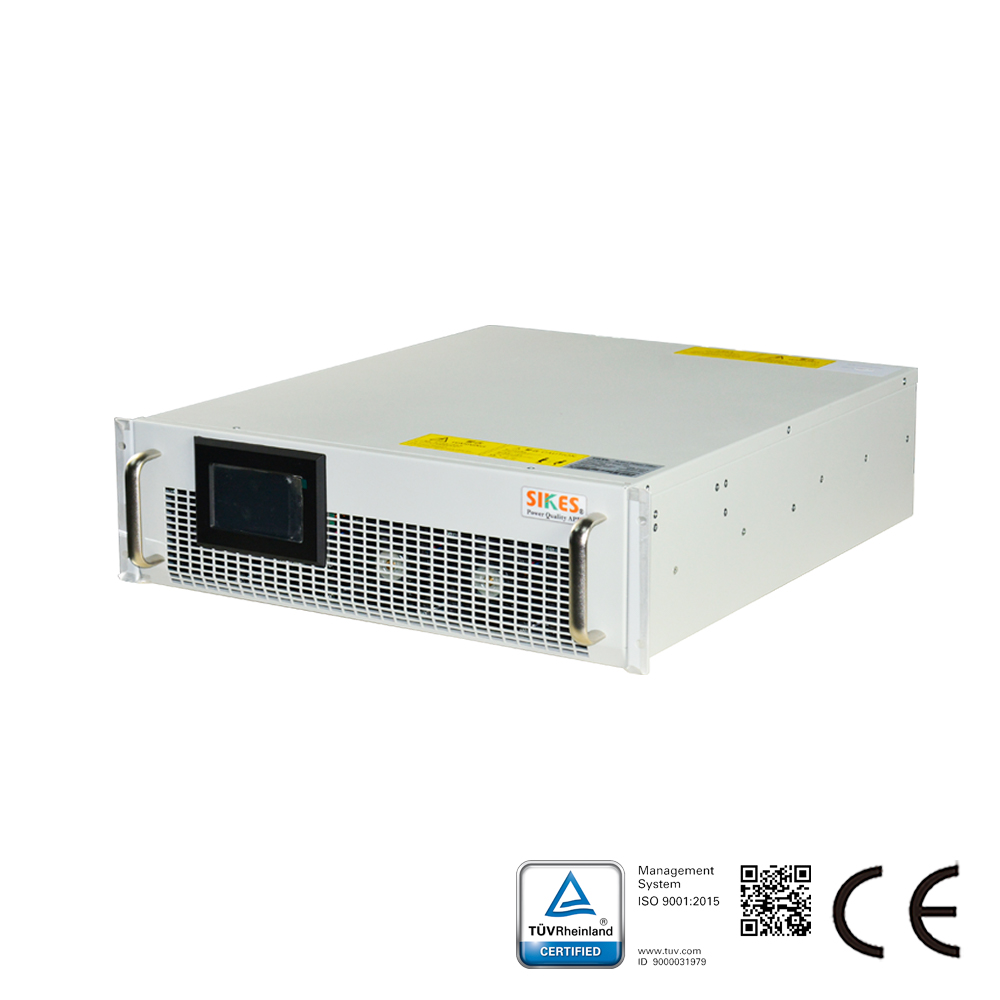

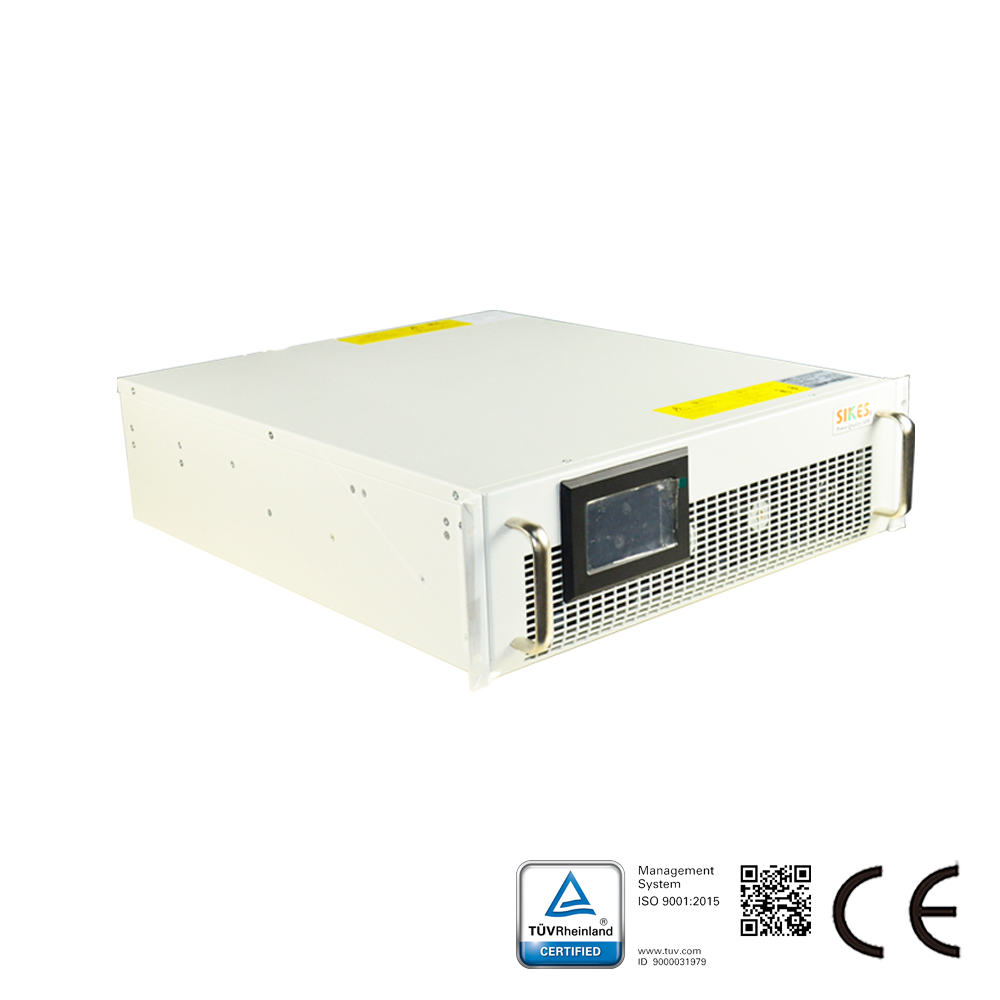

Kurzbeschreibung der Blindleistungskompensation SVG:

Der Statische Blindleistungsgenerator (SVG) wendet die neu aufgerüstete dritte Generation der numerischen Steuerungstechnologie und die branchenführende T-Typ-Drei-Level-Topologietechnologie an, um die Blindleistung im Stromnetzsystem dynamisch und präzise zu kompensieren. Die Ansprechzeit im Momentanbetrieb kann weniger als 50 µs betragen, und die vollständige Ansprechzeit liegt bei weniger als 10 ms, wodurch das Auftreten von Über- und Unterkompensation vermieden wird. Es handelt sich um die optimale Lösung im Bereich der Blindleistungsregelung.

Grundprinzip des SVG

Durch den Parallelanschluss des SVG im Stromnetzsystem, die externe Stromwandleranbindung zur Erfassung des Laststroms im Netz sowie den Einsatz von DSP-/FPGA-/CPLD-Chips und der neuesten schnellen Harmonischen-Extraktionstechnologie kann der Blindanteil des Laststroms schnell analysiert werden. Anschließend wird entsprechend dem Sollwert ein PWM-Impuls erzeugt, um den bidirektionalen Wechselrichter, bestehend aus einem T-Typ-Drei-Level-IGBT-Modul, anzusteuern und so einen Blindleistungskompensationsstrom zu erzeugen, der den Anforderungen des Stromnetzes entspricht. Der Leistungsfaktor des Netzes kann 0,99 erreichen, wodurch schließlich eine dynamische und präzise Kompensation des Blindstroms realisiert wird.

Merkmale des Static Var Generator:
1. Das Industriemodell verwendet eine Turmstruktur mit hoher Umweltverträglichkeit, die für industrielle Anwendungen mit rauen Betriebsbedingungen geeignet ist;
2. Im Inneren des Industriemodells sind unabhängige Luftkanäle und Einzelplatinenlager vorhanden, die den stabilen Betrieb der Maschine gewährleisten;
3. Kompakte modulare Produkte eignen sich für Rechenzentren und andere Serverräume mit Anforderungen an die Grundfläche;
4. Modulare Produkte verwenden das gleiche Designkonzept wie Industriemaschinen und weisen eine stärkere Umweltverträglichkeit auf;
5. Induktive Blindleistung und kapazitive Blindleistung können sofort im gesamten Bereich kompensiert werden, und das Problem der Dreiphasenunsymmetrie kann gleichzeitig gelöst werden;
6. Millisekundenschnelle dynamische Lastreaktion, präzise Blindleistungskompensationsfunktion;
7. Eine Vielzahl von Funktionsoptionen, Industriemodelle mit bis zu IP43-Schutz.
