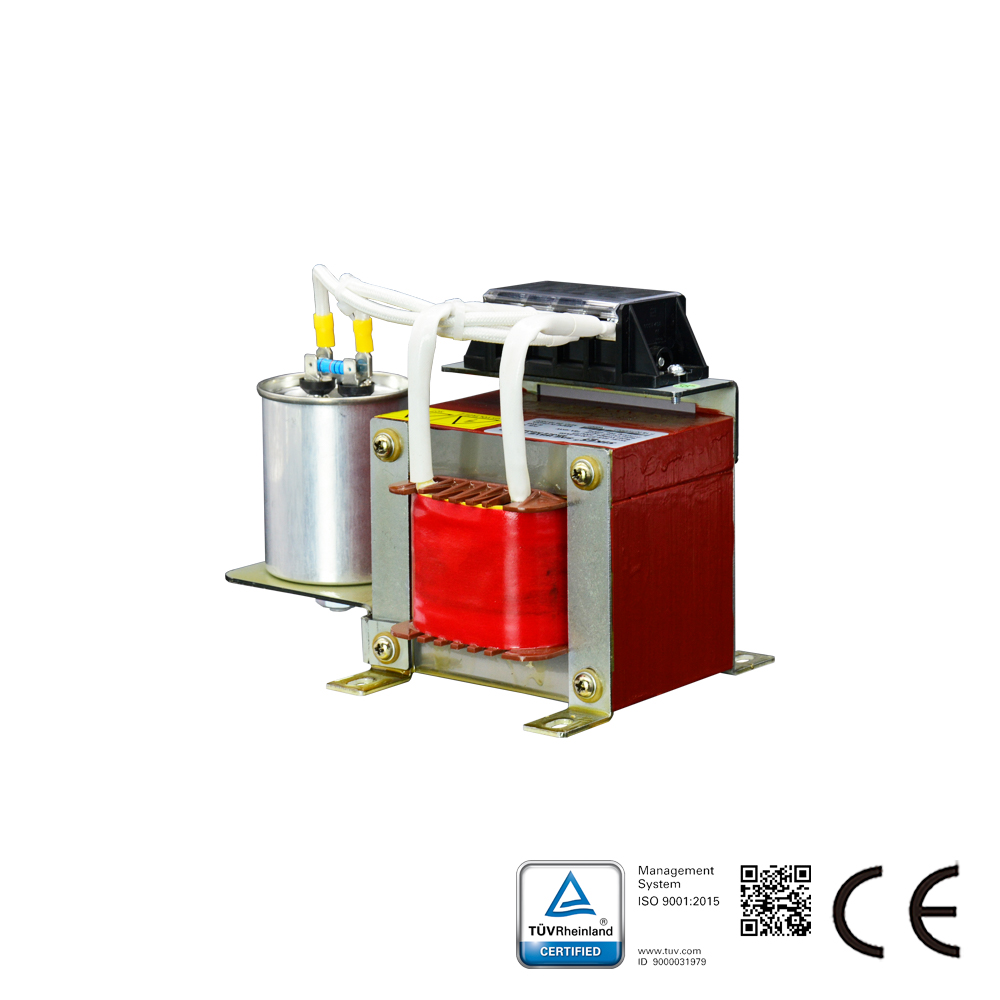

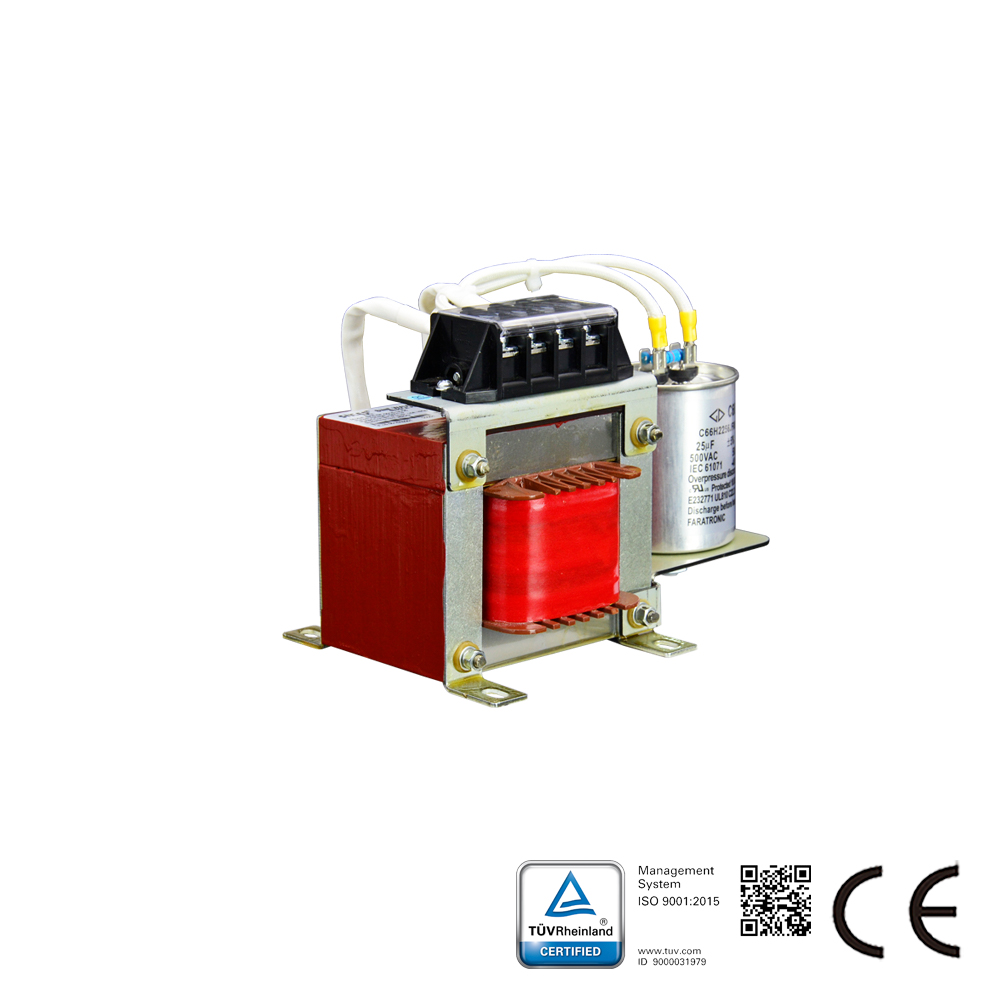

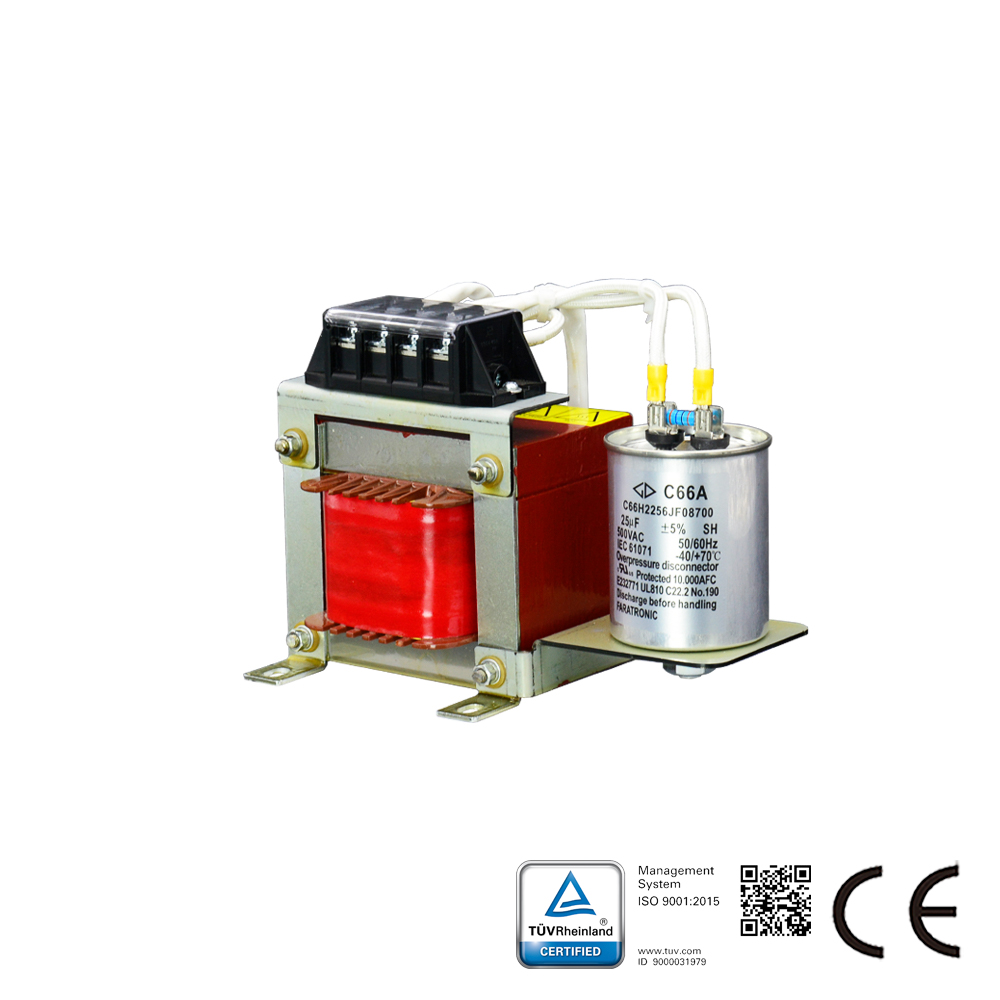

Beschreibung des Sinuswellenfilters:

Die SWF-Serie Sinuswellenfilter wandelt das PWM-Ausgangssignal von Motorantrieben in eine glatte Sinuswelle mit niedriger Restwelligkeit um;
Reduziert das Resonanzphänomen, verursacht durch die verteilte Kapazität und Induktivität des langen Kabels (länger als 50 Meter);
Beseitigt die übermäßige Motorspannung, verursacht durch hohe dv/dt;
Reduziert Motorengeräusche durch Filteranwendung;
Verlängert die Motorlebensdauer;
Schützt die Motorisolierung;
Erhöht die Übertragungsdistanz;
Durch den Einsatz dieses Filters kann ein Standardmotor einen Frequenzumrichter-Motor ersetzen.

Sinuskennlinie:

Sikes Sinusfilter für verschiedene Servomotoren in Frequenzumrichteranlagen (insbesondere für Wechselrichter oder Schaltnetzteile) sind entwickelt, um die PWM-Ausgangsspannung des Umrichters zu verändern und eine nahezu sinusförmige Spannung zu erzeugen.

Sinusfilter Technische Daten:
Nennspannungsbereich: 220 V AC
Motorfrequenz: 0–120 Hz
Schaltfrequenz: ≥ 4 kHz
Restwelligkeit der Spannung: THDv < 5 % Spannungsabfall bei Nennstrom: ≤ 10 % (50 Hz) Motorkabellänge: bis zu 2000 m Betriebsart: Dauerbetrieb für Innenraumanwendung Nennleistung des Motorantriebseingangs: 3,7 kW bis 630 kW Wirkungsgrad: 98 bis 99 % bei Nennnetzspannung und -leistung Überlastfähigkeit: 150 % 60 s, 120 % 60 min Prüfspannung: 2240 V DC, 2 s (Leiter/Leiter); 2720 V DC, 2 s (Leiter/Gehäuse) Dielektrische Festigkeit: AC 4000 V / 5 mA / 60 s Isolationswiderstand: Kern-Wicklung, ≥ 100 MΩ (DC 1000 V) Klimakategorie (IEC 60068-1): 25/100/21 Schutzart: IP30 (IP40/IP54 auf Anfrage), innen: IP20 Kühlung: interne Zwangsbelüftung Lasttyp: typische Motorlast; Standard-Hochtransformator; andere lineare Lasten Sinusfilter Technische Normen: Kondensatoren: CEI EN 60831-1/2, IEC 831-1/2 Geräte: CEI EN 60439-1, IEC 439-1, IEC 60939

Anwendungen von Sinusfiltern:
Ventilatoren, Förderbänder, Pumpen
HLK-Anlagen, Kompressoren
Aufzüge, Krane, Windkraftanlagen, USV, ENS
Motorantriebe mit langen Kabeln
Motorantriebe mit mehreren parallel geschalteten Motoren
Mittelspannungsanwendungen (eingesetzt vor dem Aufwärtstransformator)
